Lames rectangulaires | RECTI'LIGNE

Cadres d'entourages de baies
RÉF : RL300x50

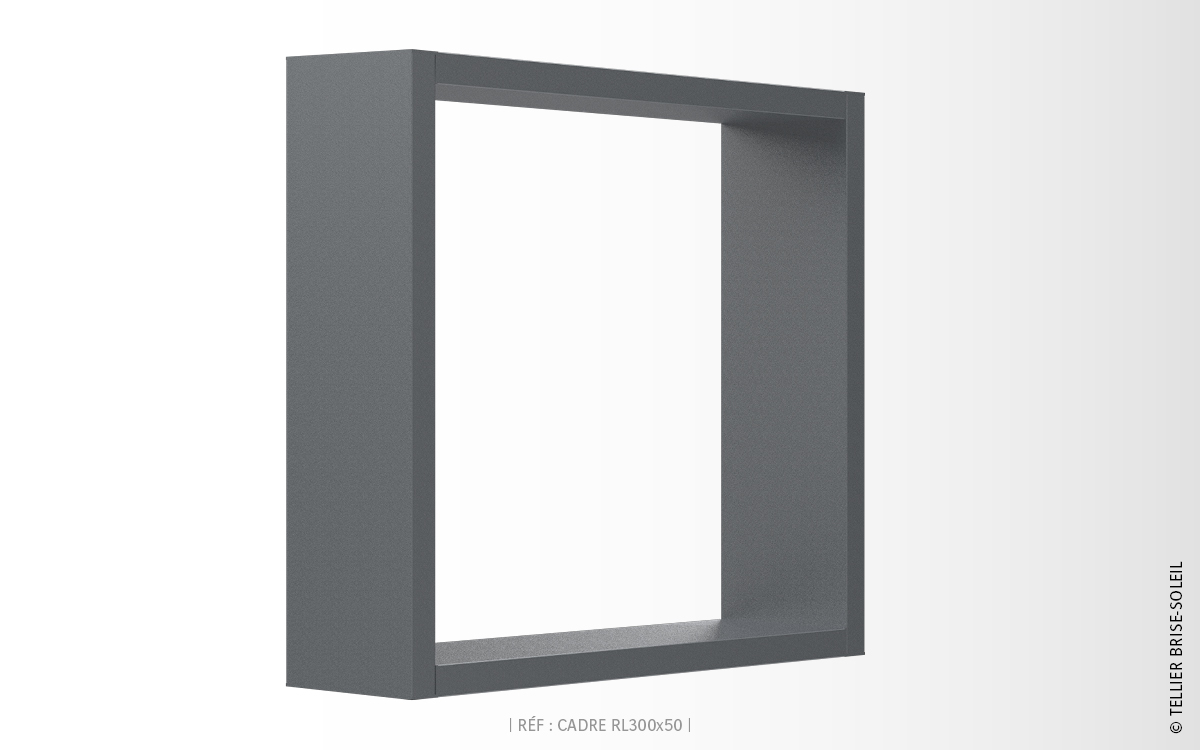

Cadre en aluminium constitué de lames rectangulaires RL300x50 assemblées par équerres.

Idéals pour réaliser des entourages de fenêtres ou de baies, nos cadres d'habillage de façade apportent une signature architecturale aux bâtiments. Ils sont fixés à la façade par des cornières et des équerres.

Dimensions sur-mesure (livraison non monté).

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques
Section (mm)
300x50
Périmètre(mm)
697
Poids (gr/ml)
5622
Module d’inertie ix (cm4)
93
Module d’inertie iy (cm4)
1792,2

TÉLÉCHARGEZ LA FICHE

Composition

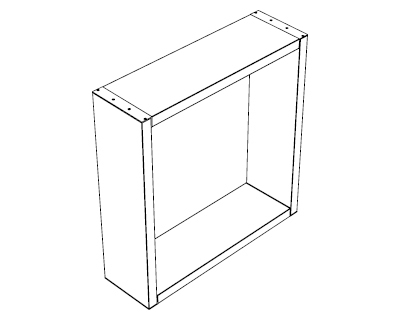

Le cadre d'entourage Recti'Ligne est composé de :

  • Lames de forme rectangulaire type « règle de maçon » : RL300x50 ;
  • Équerres d'assemblage ;

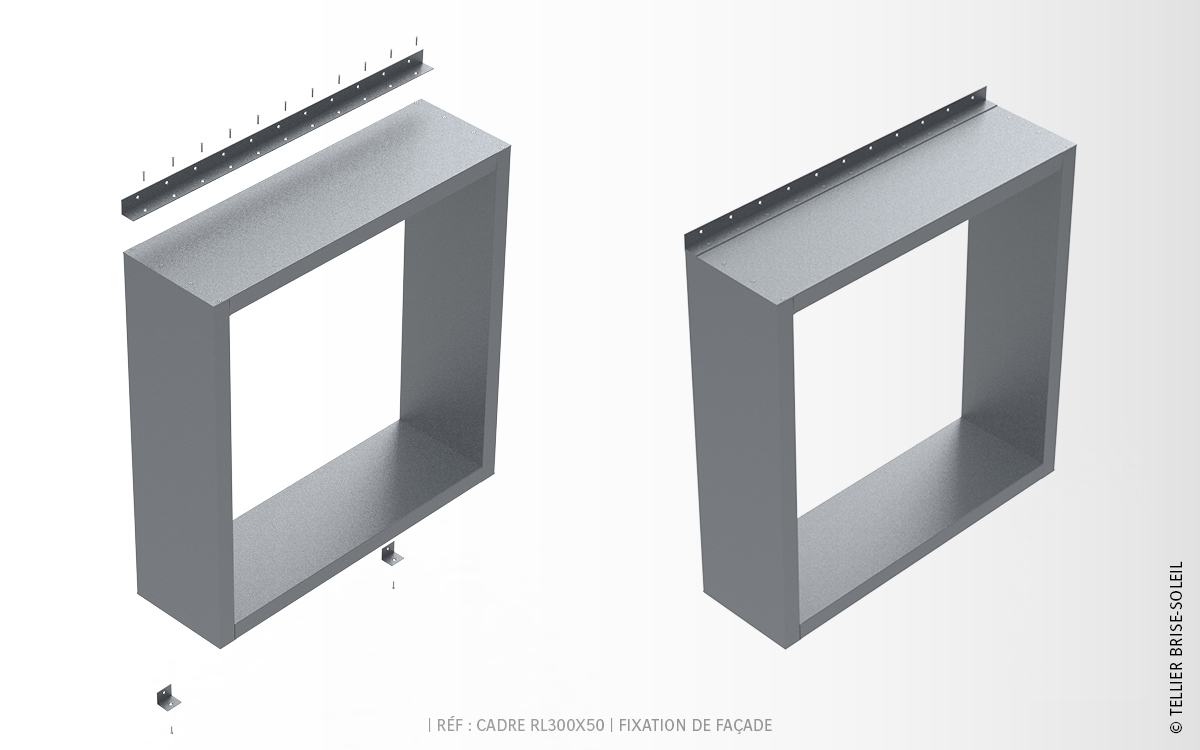

  • Kit de fixation à la façade (cornières et équerres) selon demande.

Le dimensionnement des cadres d'entourage est défini selon étude (ép. et matériau).

Mise en œuvre

Le système de pose vous permet une mise en œuvre simple et rapide de votre cadre d'entourage :

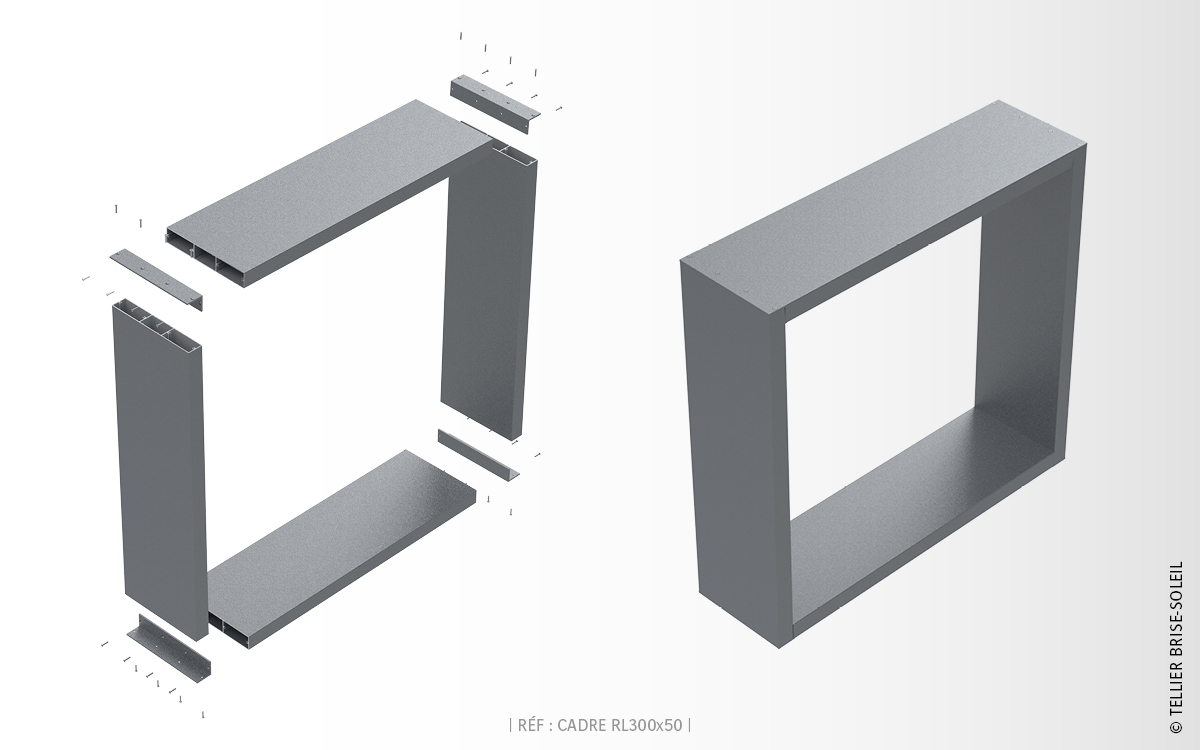

  • Les lames sont à assembler avec les équerres ;
  • Les modules sont à fixer sur la façade ;
  • Assemblage à la charge du client.
Portée
Dimension max. (mm)
6000
Entraxe entre les fixations (mm)
2000
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.
