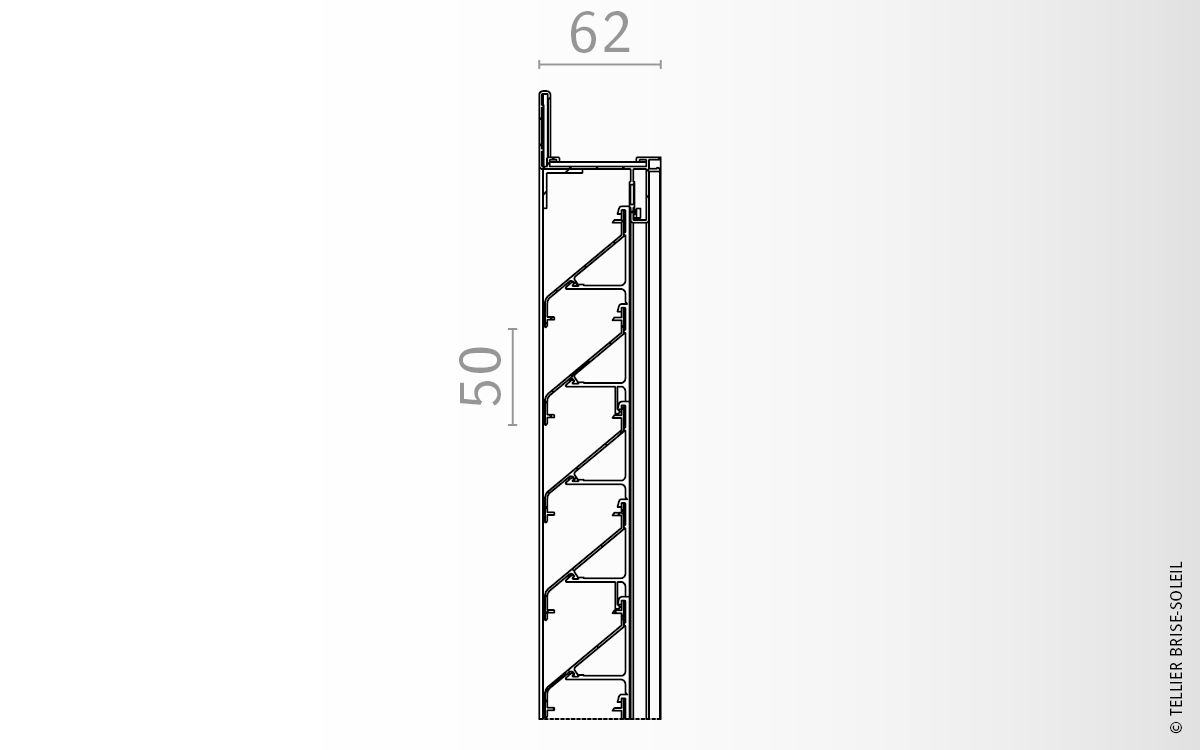

coupe_grille_en_encastrement_ref_GRM50 grille_en_encastrement_ref_GRM50 coupe_ventelle_aluminium_ref_FL500

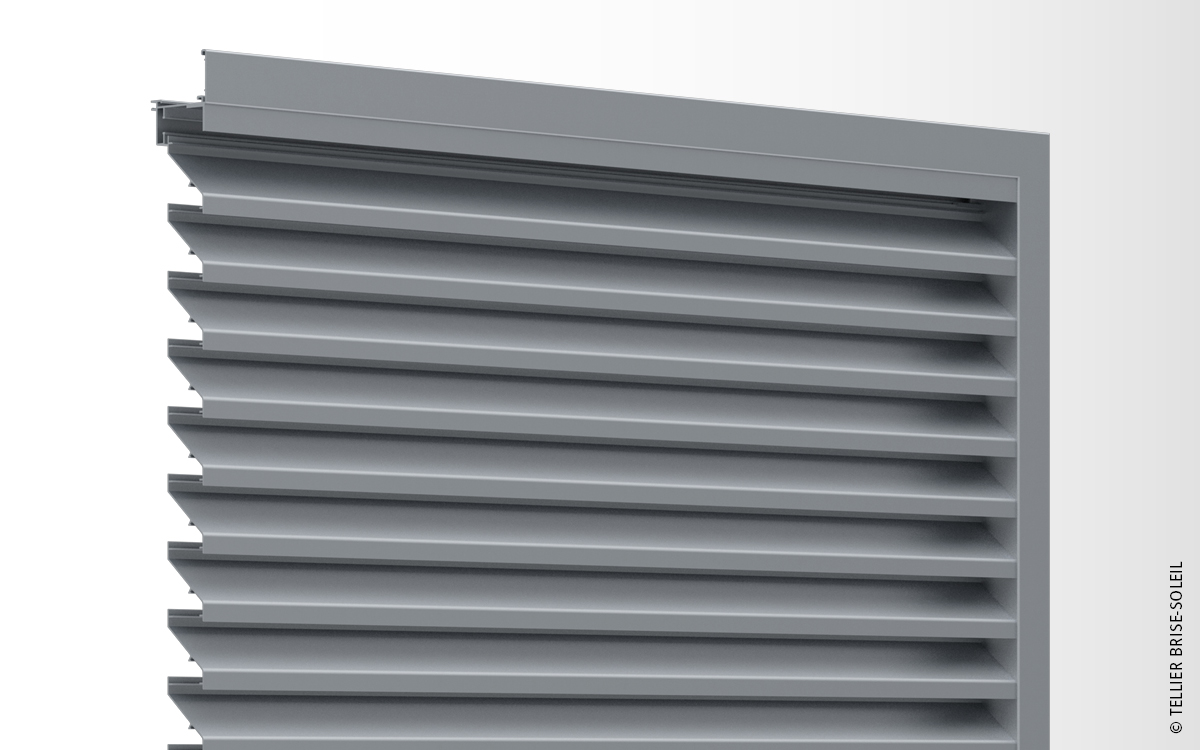

grille_en_encastrement_zoom_ref_GRM50
Cliquez sur l'image pour l'agrandir
Pose en encastrement -  FAÇAD'LIGNE

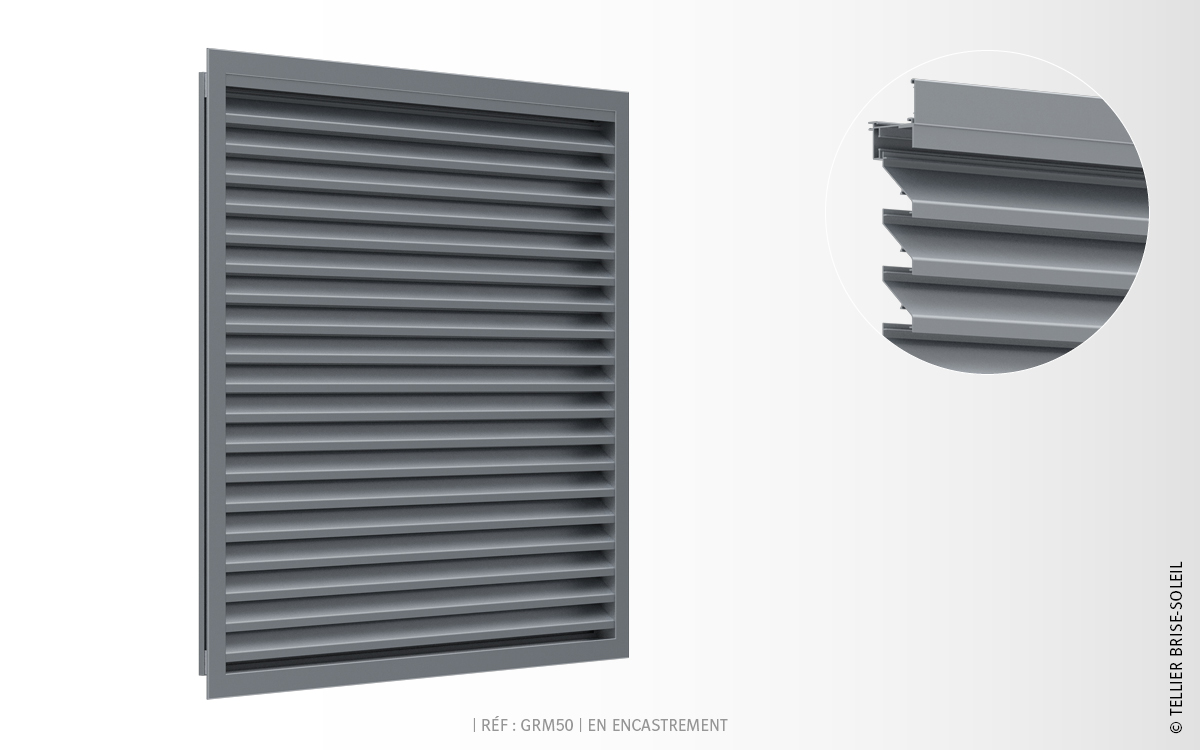

Grilles de ventilation RÉF : GRM50

Grille de ventilation en aluminium constitué de ventelles FL500.

Conçu pour assurer une ventilation intensive notre gamme vous permet de ventiler et d'aérer votre bâtiment ou votre local technique. Nos grilles de ventilations sont composées d'un cadre dans lequel les lames en aluminium viennent se fixer.

Livrée montée.

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualanod.

Voir nos nuanciers.

Caractéristiques
Pose mini. entre les lames (mm)
50
Passage d’aire optique (en %)
78
Passage d’air libre (en %)
49
Pose en encastrement
oui
Pose en feuillure 24mm*
oui
*Pose dans une menuiserie en remplacement d’un vitrage

schema_grille_en_encastrement_ref_GRM50 TÉLÉCHARGEZ LA FICHE, "GRILLE EN ENCASTREMENT"

Composition

La grille de ventilation Façad'Ligne est composée de :

  • Cadre : type cornière ;
  • Lames en forme de Z : GRM50 (Lame FL500).

Fourniture d'une moustiquaire ou grillage anti-rongeur et anti-volatile.

Mise en œuvre

Le système de pose de cette grille de ventilation vous permet une mise en œuvre simple et rapide :

  • Les lames sont fixées sur les cadres et l'ensemble est livré monté ;
  • Les grilles de ventilation sont à positionner et fixer sur la façade.
