Gamme Australe et Boréale LAME RL70x12-B
Volet coulissant en aluminium constitué d'un cadre de 50x50 ou 100x50 mm et d'un remplissage à lames trapézoïdales réf. RL70x12-B.
Idéale pour les réalisations tertiaires et les logements collectifs, cette gamme vous permet de réaliser des volets de grandes dimensions. Équipés de cadres à coupes droites, nos volets viennent s'installer devant vos baies et fenêtres pour protéger efficacement les bâtiments du rayonnement.

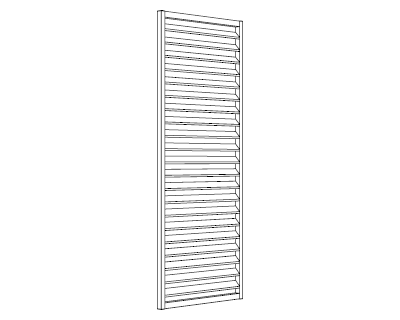

Disponible en version « brise-vue » (pas entre les lames 63 mm) ou « brise-soleil » (pas entre les lames 112 mm).
![tellier_coupe_volet_boreale_rl70x12-b](/media/tellier_coupe_volet_boreale_rl70x12b__095985000_0951_11022019.png)
- Aluminium 6060 T6, extrudé (N 573-3).
Autres formes et sections nous consulter.
- Thermolaquage suivant nuancier RAL (60-80 microns),
- Thermolaquage imitation bois (60-80 microns),
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualideco.
Nos types de pose
VOLETS (PDF)

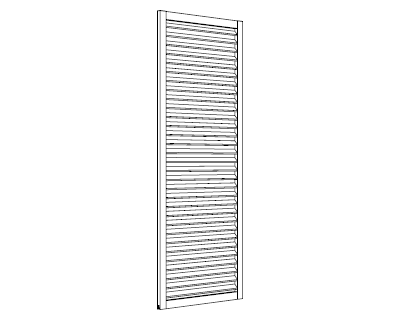

Le volet persienné Boréale avec remplissage à lames trapézoïdales réf. RL70x12-B est composé de :

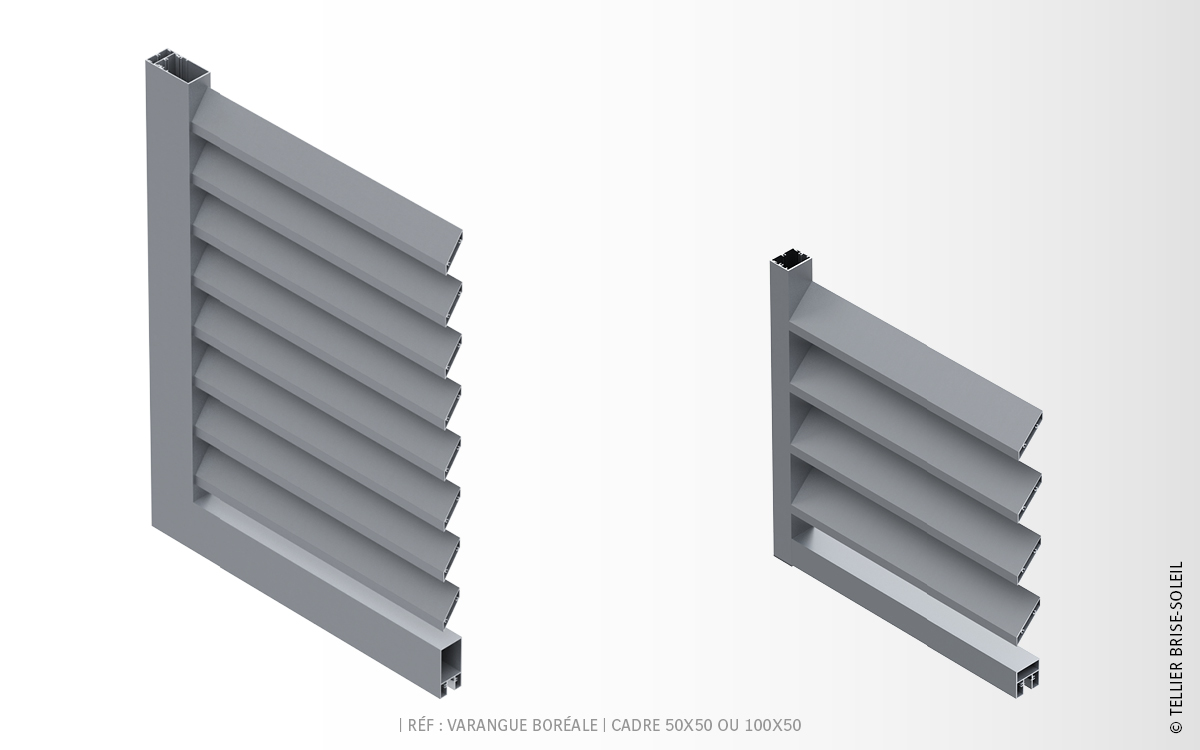

- Cadre : structure tubulaire avec coupes droites de 50x50 mm ou 100x50 mm (assemblage des montants et des traverses par visserie
inox), - Remplissage : Lames de forme trapézoïdales de 81x12 mm.
Le système de fixation du volet Boréale avec remplissage lames ailes d'avion vous permet une mise en œuvre simple et rapide :
- Les volets sont à positionner et installer sur la façade,
- Installation à la charge du client.
SYSTÈME COULISSANT SUSPENDU (PDF)
![tellier_schema-volet-boreale_coulissant-suspendu_applique](/media/tellier_schemavoletboreale_coulissantsuspendu_applique__086454400_1359_27022019.jpg)
![tellier_schema-volet-boreale_coulissant-suspendu_tunnel](/media/tellier_schemavoletboreale_coulissantsuspendu_tunnel__002973100_1359_27022019.jpg)
Le système de fixation du volet coulissant suspendu en applique ou en tunnel est composé de :
- Rails équerres avec bandeaux intégrés (en tunnel) ou Rails équerres avec bandeaux à clipser (en applique),
- Guides olives (guidage ponctuel) ou Profil en U filant (guidage filant),
- Volets équipés des montures à galets (livrés montés).
- En partie haute, les rails équerres (simple ou double voie) sont à fixer directement sur la façade. Puis Les volets coulissants équipés des montures à galets sont à accrocher aux rails équerres.
- En partie basse, les guides olives (guidage ponctuel) ou le profil en U filant (guidage filant) sont à fixer sur des équerres ou directement au sol.
- Installation à la charge du client.
SYSTÈME COULISSANT PORTÉ (PDF)
![tellier_volet-boreale_coulissant-porte](/media/tellier_volet_boreale_coulissant_porte__067772700_1624_13022019.png)
Le système de fixation du volet coulissant sur chariot porté est composé de :
- Bandeaux en U,
- Profils en T,
- Volets équipés des chariots (livrés montés).
Le système de fixation du volet coulissant sur chariot porté vous permet une mise en œuvre simple et rapide :
- En partie haute, les bandeaux en U (simple ou double voie) sont à percer et riveter sur la façade ou sur une ossature porteuse ;
- En partie basse, les profils en T sont à percer et riveter au sol, et les guides anodisés sont à clipser sur les rails en T. Puis les butées sont à poser et visser sur les rails bas assemblés.
- Enfin les volets équipés des chariots (livrés montés) sont à glisser dans les bandeaux en U et à poser sur les rails bas assemblés. Puis les pattes anti-dégondage des volets sont à régler pour assurer le maintien du volet.
- Installation à la charge du client.
