Volet coulissant | VARANGUE

Gamme Australe et Boréale LAME RL50x12 À 45°

Volet coulissant en aluminium constitué d'un cadre de 50x50 ou 100x50 mm et d'un remplissage à lames rectangulaires réf. RL50x12.

Idéale pour les réalisations tertiaires et les logements collectifs, cette gamme vous permet de réaliser des volets de grandes dimensions. Équipés de cadres à coupes droites, nos volets viennent s'installer devant vos baies et fenêtres pour protéger efficacement les bâtiments du rayonnement.

Disponible en version « brise-vue à 45° » (pas entre les lames 41 mm) ou « brise-soleil à 45° » (pas entre les lames 71 mm).

Remplissage
tellier_coupe_volet_boreale_rl50x12_45
Matériaux
  • Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns),
  • Thermolaquage imitation bois (60-80 microns),

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualideco.

Voir nos nuanciers.

VOLETS (PDF)

Composition

Le volet persienné Boréale avec remplissage à lames rectangulaires réf. RL50x12 est composé de :

  • Cadre : structure tubulaire avec coupes droites de 50x50 mm ou 100x50 mm (assemblage des montants et des traverses par visserie
    inox),
  • Remplissage : Lames de forme rectangulaire type « règle de maçon » de 50x12 mm.
Remarque : Largeur max. : 1500 mm / Hauteur max. : 3000 mm (hors dimension sur demande).
Mise en œuvre

Le système de fixation du volet Boréale avec remplissage lames ailes d'avion vous permet une mise en œuvre simple et rapide :

  • Les volets sont à positionner et installer sur la façade,
  • Installation à la charge du client.

tellier_schema-volet-boreale_coulissant-suspendu_applique tellier_schema-volet-boreale_coulissant-suspendu_tunnel SYSTÈME COULISSANT SUSPENDU (PDF)

tellier_schema-volet-boreale_coulissant-suspendu_applique
téléchargez la fiche en tunnel (coulissant suspendu)
tellier_schema-volet-boreale_coulissant-suspendu_tunnel
téléchargez la fiche en applique (coulissant suspendu)
Composition

Le système de fixation du volet coulissant suspendu en applique ou en tunnel est composé de :

  • Rails équerres avec bandeaux intégrés (en tunnel) ou Rails équerres avec bandeaux à clipser (en applique),
  • Guides olives (guidage ponctuel) ou Profil en U filant (guidage filant),
  • Volets équipés des montures à galets (livrés montés).
Mise en œuvre
Grâce à nos différents systèmes, nous pouvons faire coulisser parallèlement jusqu’à 2 vantaux (en applique ou en tunnel) :
  • En partie haute, les rails équerres (simple ou double voie) sont à fixer directement sur la façade. Puis Les volets coulissants équipés des montures à galets sont à accrocher aux rails équerres.
  • En partie basse, les guides olives (guidage ponctuel) ou le profil en U filant (guidage filant) sont à fixer sur des équerres ou directement au sol.
  • Installation à la charge du client.
En outre, les butées de fin de course fixées dans le rail permettent de bloquer le volet en position ouverte. Options sur demande : motorisation, serrure / blocage...

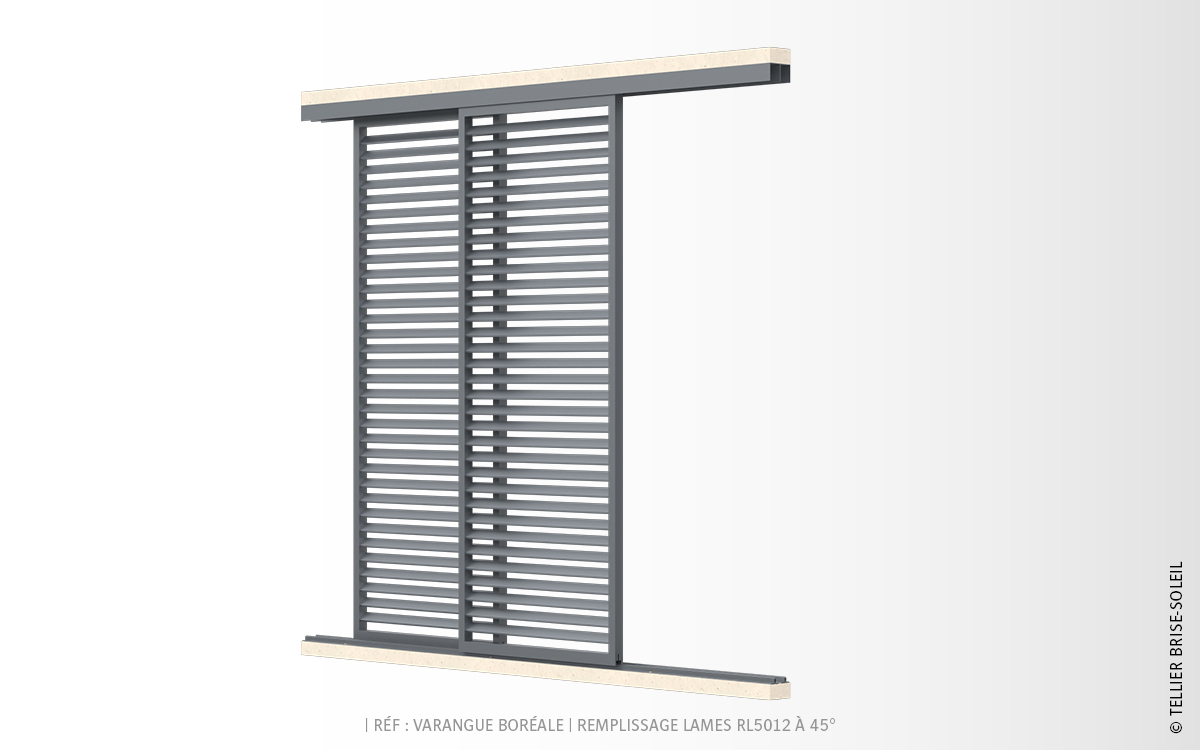

tellier_volet-boreale_coulissant-porte SYSTÈME COULISSANT PORTÉ (PDF)

tellier_volet-boreale_coulissant-porte
téléchargez la fiche (coulissant porté)
Composition

Le système de fixation du volet coulissant sur chariot porté est composé de :

  • Bandeaux en U,
  • Profils en T,
  • Volets équipés des chariots (livrés montés).
Mise en œuvre

Le système de fixation du volet coulissant sur chariot porté vous permet une mise en œuvre simple et rapide :

  • En partie haute, les bandeaux en U (simple ou double voie) sont à percer et riveter sur la façade ou sur une ossature porteuse ;
  • En partie basse, les profils en T sont à percer et riveter au sol, et les guides anodisés sont à clipser sur les rails en T. Puis les butées sont à poser et visser sur les rails bas assemblés.
  • Enfin les volets équipés des chariots (livrés montés) sont à glisser dans les bandeaux en U et à poser sur les rails bas assemblés. Puis les pattes anti-dégondage des volets sont à régler pour assurer le maintien du volet.
  • Installation à la charge du client.
En outre, les butées de fin de course fixées sur le rail permettent de bloquer le volet en position ouverte. Options sur demande : serrure / blocage...
