Lames rectangulaires | RECTI'LIGNE

Brise-soleil à lames orientables
RÉF: RL280x20

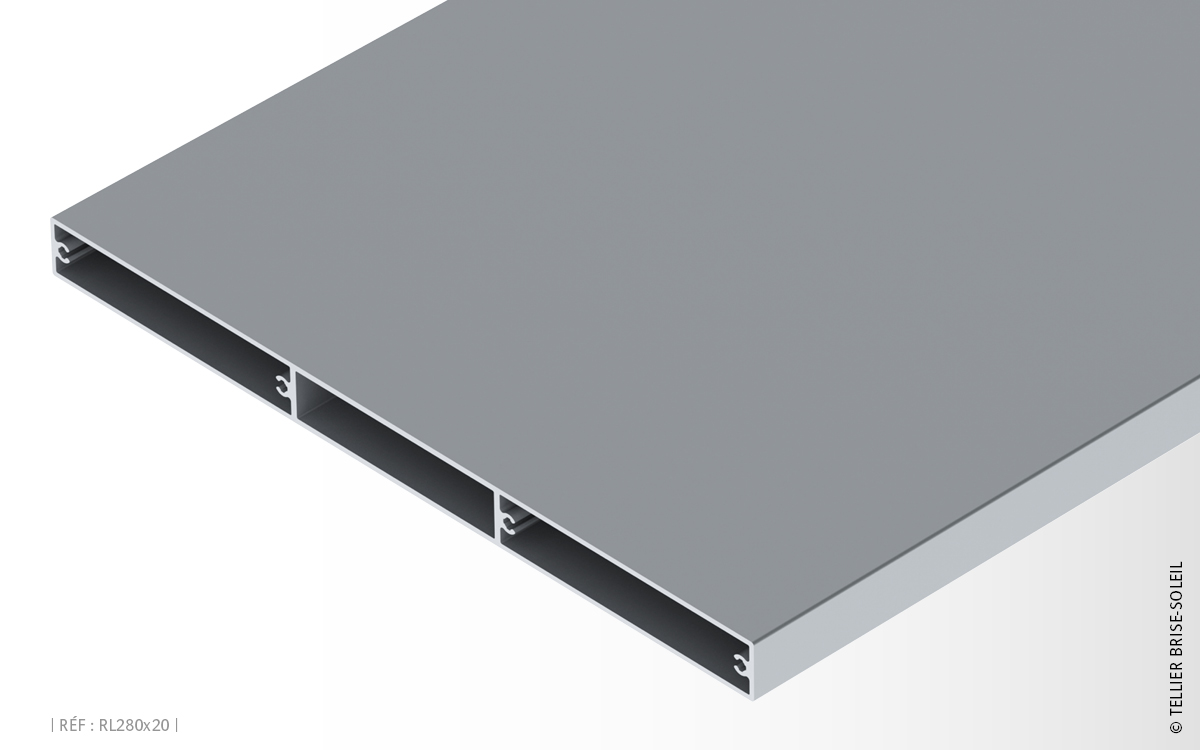

Brise-soleil orientable en aluminium constitué de lames rectangulaires RL280x20.

Idéale pour bénéficier du maximum des apports des solaires tout en se préservant des fortes chaleurs, nos brise-soleil à lames RECTI'LIGNE vous permettent de moduler l'occultation au gré de vos besoins et de vos envies (manœuvre manuelle ou en manœuvre motorisée).

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques
Section (mm)
280x20
Périmètre(mm)
598
Poids (gr/ml)
3228
Module d’inertie ix (cm4)
8,5
Module d’inertie iy (cm4)
828

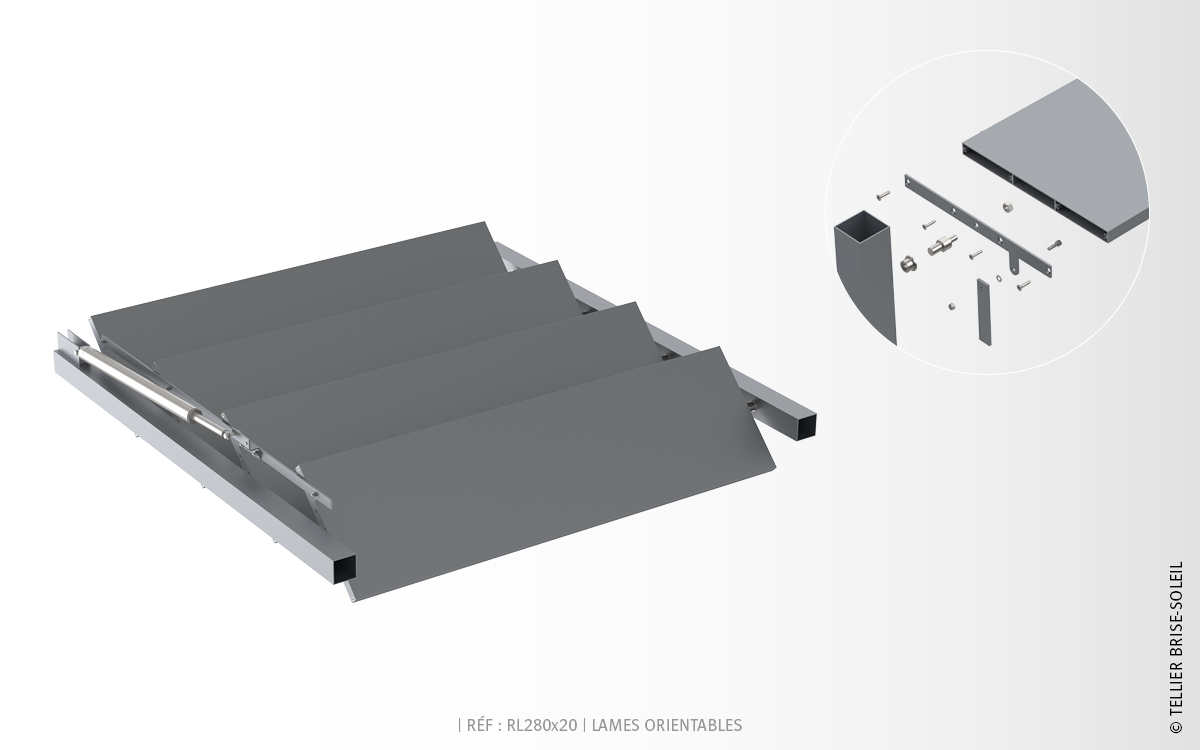

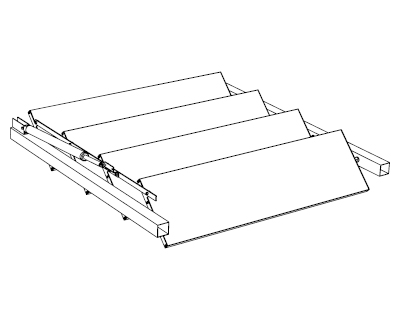

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL HORIZONTAL"

Composition

Le brise-soleil Recti'Ligne à lames orientables en pose horizontale est composé de :

  • Montants avec bagues paliers (tubes ou cornières) ;
  • Lames de forme rectangulaire type « règle de maçon » avec kits de rotation : RL280x20 ;
  • Système de manœuvre : barre de manœuvre et vérin (motorisé).

Le type de montant est défini selon étude.
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.

  •
Mise en œuvre

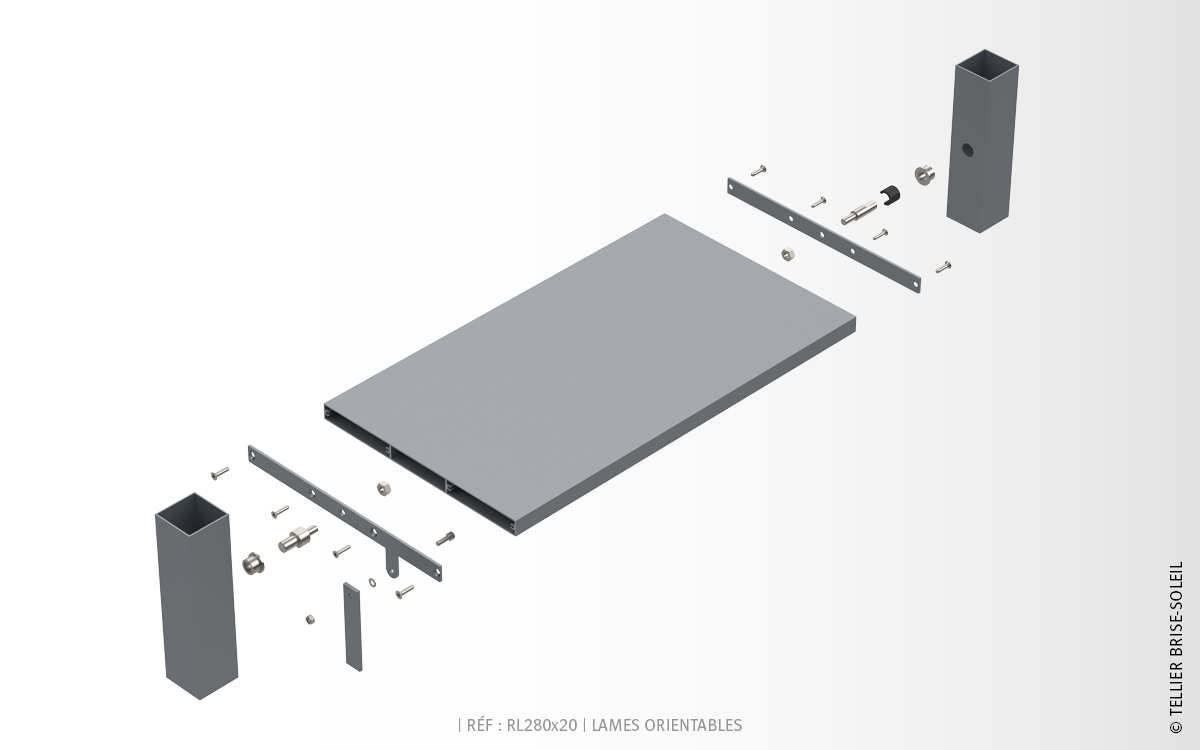

Le système de pose avec lames orientables en pose horizontale vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les montants sont à fixer sur la façade ;
  • Les bagues palier sont à placer dans les montants pour permettre la rotation ;
  • Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
  • La bague antidéboitement est à placer sur l'axe de rotation ;
  • La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ;
  • Assemblage à la charge du client.

Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.

Portée
Portée max. (mm)
2200
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.

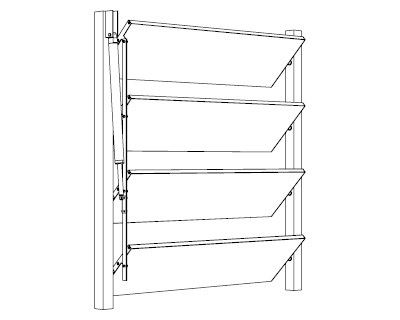

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL VERTICAL AVEC LAMES COUCHÉES"

Composition

Le brise-soleil Recti'Ligne à lames orientables en pose verticale lames couchées est composé de :

  • Montants avec bagues paliers (tubes ou cornières) ;
  • Lames de forme rectangulaire type « règle de maçon » avec kits de rotation : RL280x20 ;
  • Système de manœuvre : barre de manœuvre et vérin (motorisé) ou compas de manœuvre (manuelle).

Le type de montant est défini selon étude.
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.

Mise en œuvre

Le système de pose avec lames orientables en pose verticale lames couchées vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les montants sont à fixer sur la façade ;
  • Les bagues palier sont à placer dans les montants pour permettre la rotation ;
  • Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
  • La bague antidéboitement est à placer sur l'axe de rotation ;
  • La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ou au compas de manœuvre (manuelle) ;
  • Assemblage à la charge du client.

Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.

  •
Portée
Portée max. (mm)
2200
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.

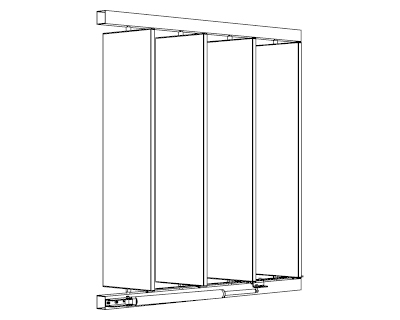

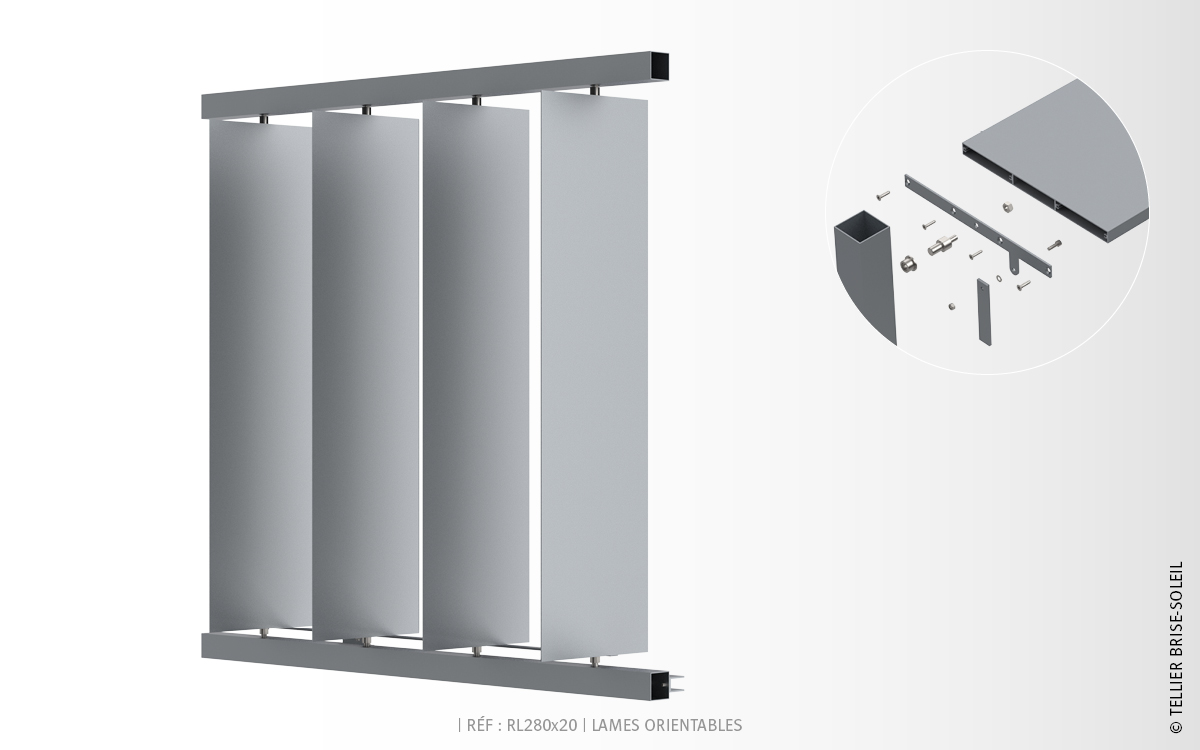

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL VERTICAL AVEC LAMES DEBOUT"

Composition

Le brise-soleil Recti'Ligne à lames orientables en pose verticale lames debout est composé de :

  • Montants avec bagues paliers (tubes ou cornières) ;
  • Lames de forme rectangulaire type « règle de maçon » avec kits de rotation : RL280x20 ;
  • Système de manœuvre : barre de manœuvre et vérin (motorisé) ou compas de manœuvre (manuelle).

Le type de montant est défini selon étude.
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.

Mise en œuvre

Le système de pose avec lames orientables en pose verticale lames debout vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les montants sont à fixer sur la façade ;
  • Les bagues palier sont à placer dans les montants pour permettre la rotation ;
  • Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
  • La bague antidéboitement est à placer sur l'axe de rotation ;
  • La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ou au compas de manœuvre (manuelle) ;
  • Assemblage à la charge du client.

Choix de l'angle d'inclinaison des lames grâce au système de manœuvre

Portée
Portée max. (mm)
2200
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.
