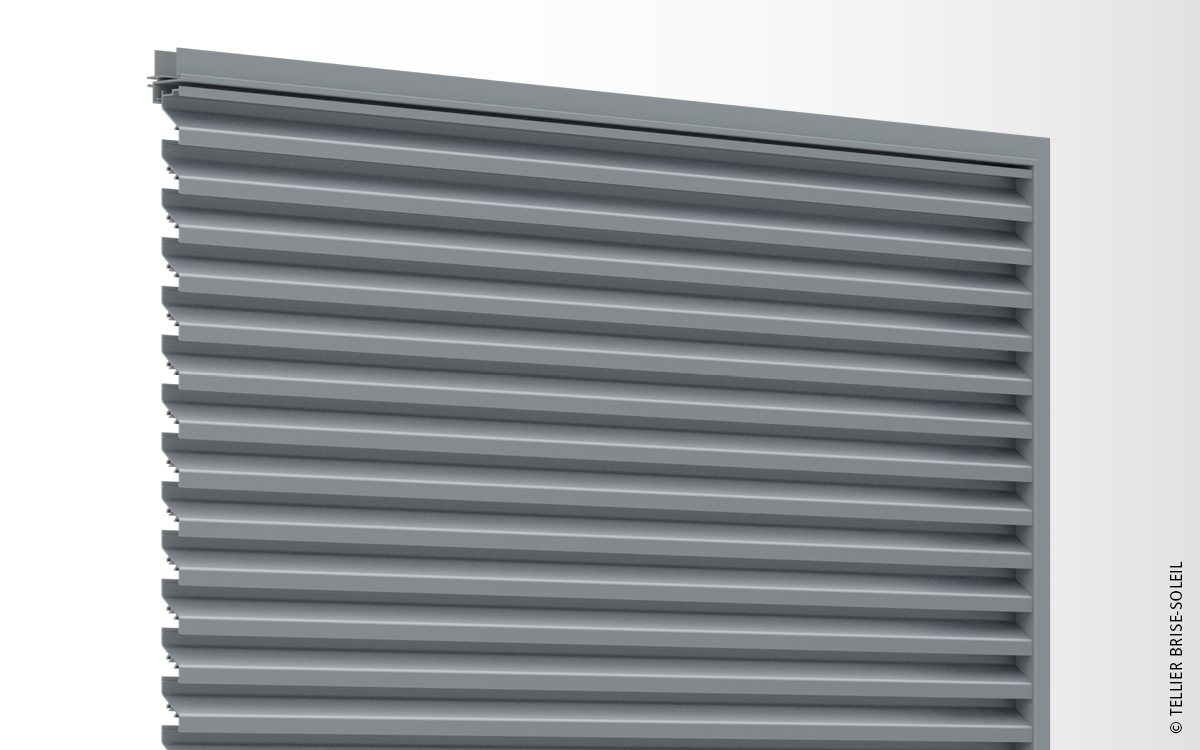

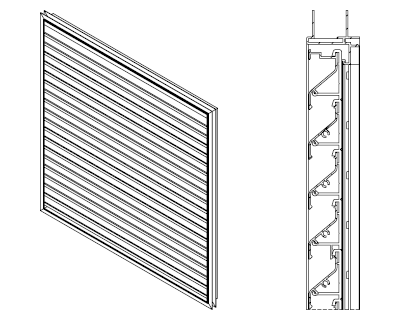

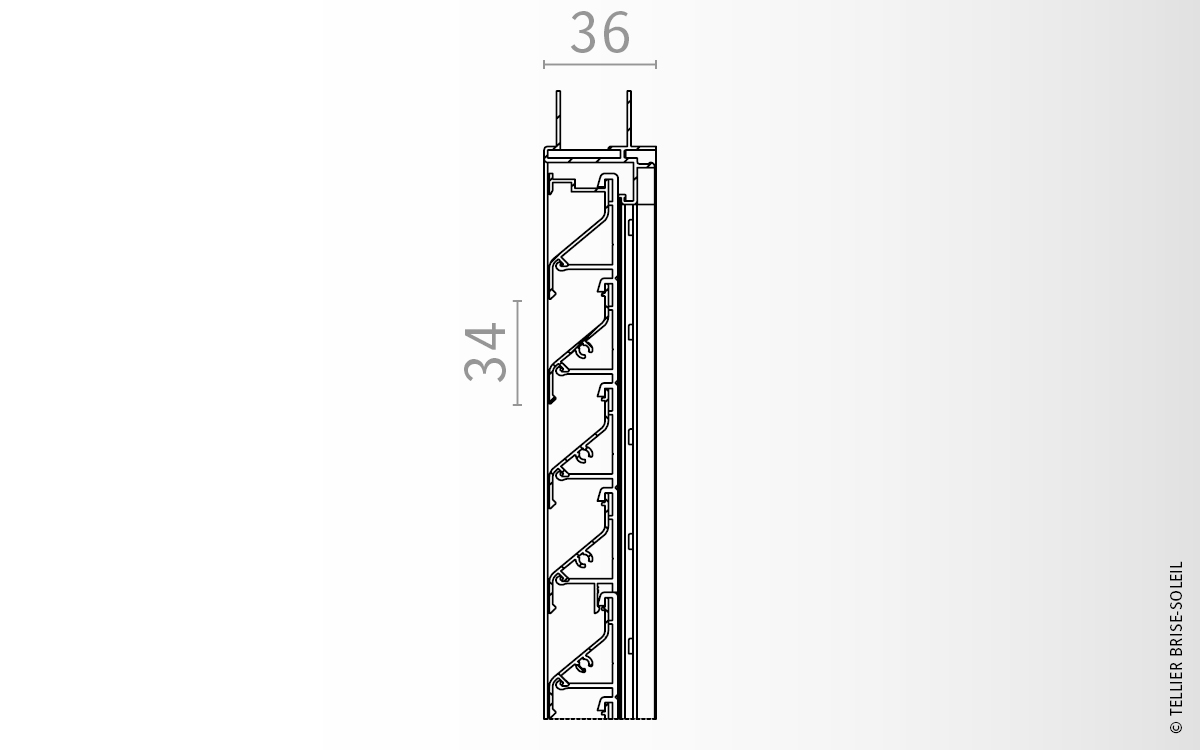

coupe_grille_en_feuillure_ref_GRM34 grille_en_feuillure_ref_GRM34 coupe_ventelle_aluminium_ref_FL340
schema_grille_en_feuillure_zoom_ref_GRM34
Cliquez sur l'image pour l'agrandir.

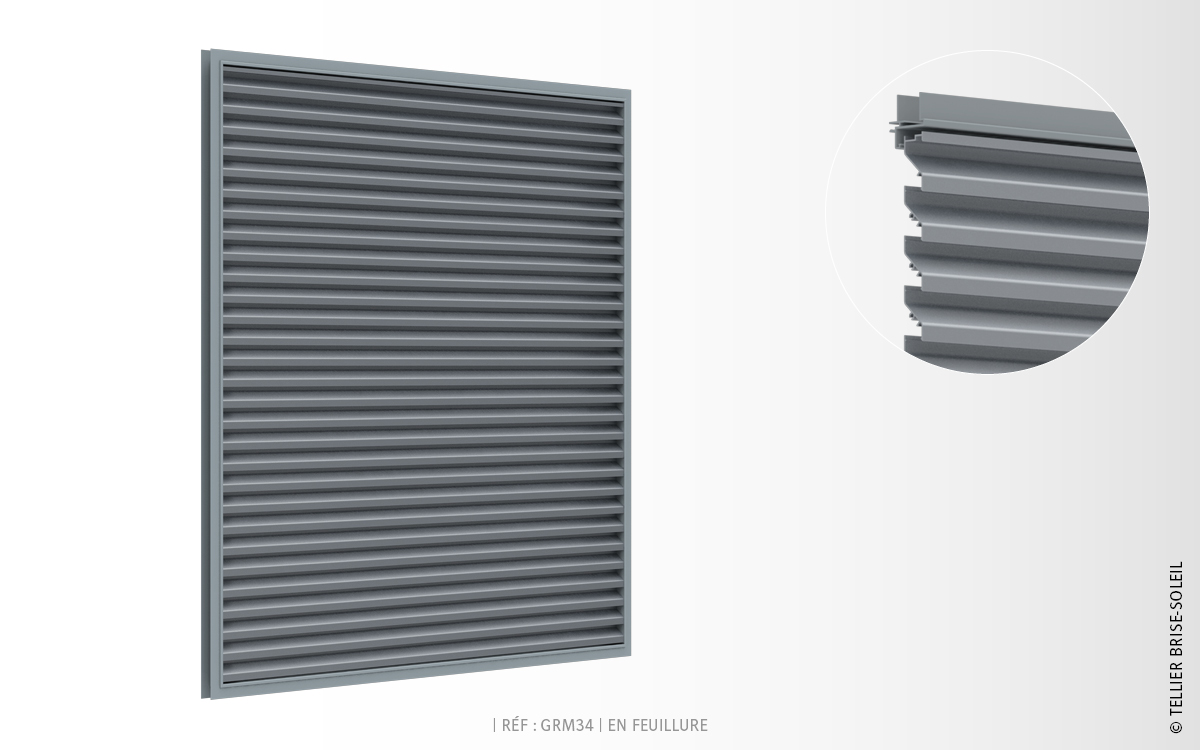

Grille de ventilation | FAÇAD'LIGNE

Gamme Facad'ligne RÉF : GRM34

Grille de ventilation en aluminium constitué de ventelles FL340.

Conçu pour assurer une ventilation intensive notre gamme vous permet de ventiler et d'aérer votre bâtiment ou votre local technique. Nos grilles de ventilations sont composées d'un cadre dans lequel les lames en aluminium viennent se fixer.

Livrée montée.

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualanod.

Voir nos nuanciers.

Caractéristiques
Pose en applique
oui
Pose en encastrement
oui
Pose en feuillure 24mm*
oui
*Pose dans une menuiserie en remplacement d’un vitrage
Lame FL 340
Section (mm)
39x19
Périmètre (mm)
123
Poids (gr/ml)
183
Pas mini. entre les lames (mm)
34
Ventilation
Surface visuelle libre
65%
Surface physique libre
35%
Facteur K - extraction
25,4
Facteur K - admission
22,7
Coefficient d'extraction (Cex)
0,198
Coefficient d'admission (Cad)
0,210
Etanchéïté à l'eau*
Débit d'air (m²/s) Classe Rendement (en %)
1,13 C 90,0
1,54 C 82,6
2,03 D 68,2
2,58 D 47,5
3,08 D 39,9
3,62 D 35,0

TÉLÉCHARGEZ LA FICHE, "GRILLE EN FEUILLURE"

Composition

La grille de ventilation Façad'Ligne est composée de :

  • Cadre : type U ;
  • Lames en forme de Z : GRM34 (Lame FL340) ;
  • Fourniture d'une moustiquaire ou grillage anti-rongeur et anti-volatile.
Mise en œuvre

Le système de pose de cette grille de ventilation vous permet une mise en œuvre simple et rapide :

  • Les lames sont fixées sur les cadres et l'ensemble est livré monté ;
  • Les grilles de ventilation sont à positionner et fixer sur la façade.
