Grilles en tunnel |
FAÇAD'LIGNE

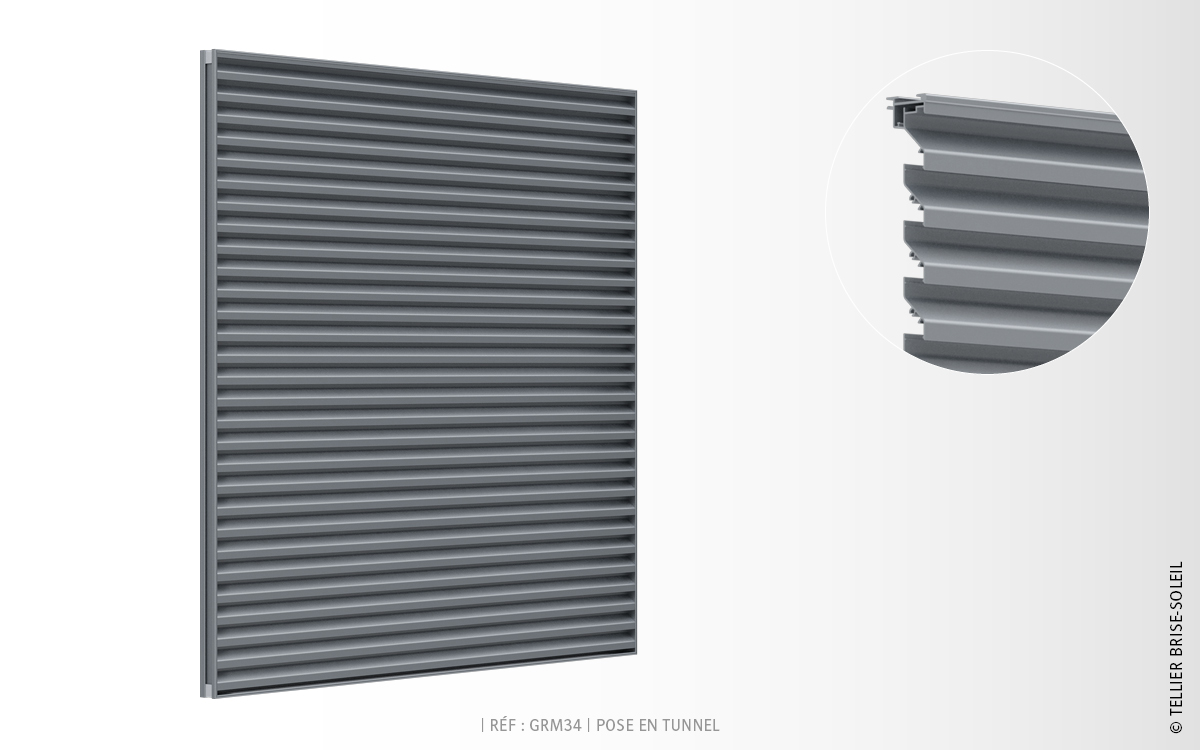

Grilles de ventilation RÉF : GRM34
Grille de en aluminium constitué de ventelles FL340.
Conçu pour assurer une ventilation intensive notre gamme vous permet de ventiler et d'aérer votre bâtiment ou votre local technique. Nos grilles de ventilations sont composées d'un cadre dans lequel les lames en aluminium viennent se fixer.
Livrée montée.
Demandez un devis
Boîte à outils
Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Télécharger nos fiches produits PDF
Matériaux
- Lames : Aluminium 6060 T6, extrudé (N 573-3).
Autres formes et sections nous consulter.
Finitions
- Thermolaquage suivant nuancier RAL (60-80 microns) ;
- Anodisé (20 microns).
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualanod.
Caractéristiques
Pose en applique
Pose en encastrement
Pose en feuillure 24mm*
*Pose dans une menuiserie en remplacement d’un vitrage
Lame FL 340
Section (mm)
39x19
Périmètre (mm)
123
Poids (gr/ml)
183

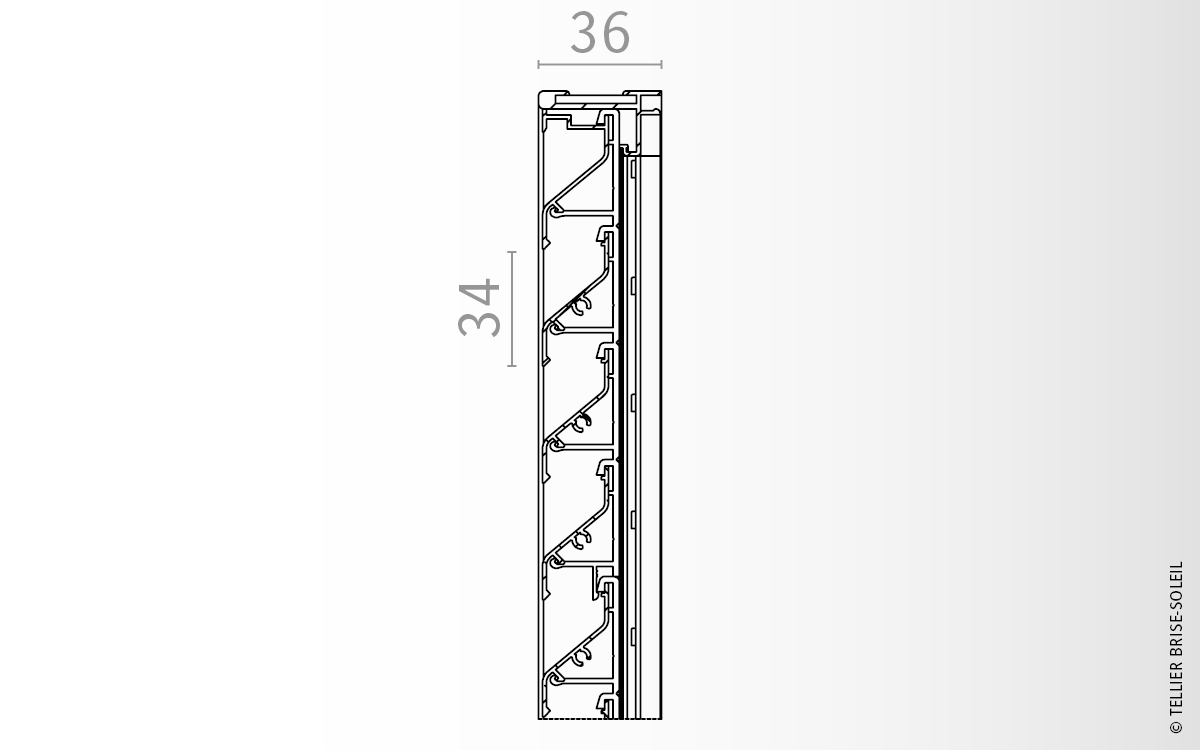

Pas mini. entre les lames (mm)
34
Ventilation
Surface visuelle libre
65%
Surface physique libre
35%
Facteur K - extraction
25,4
Facteur K - admission
22,7
Coefficient d'extraction (Cex)
0,198
Coefficient d'admission (Cad)
0,210
Etanchéïté à l'eau*
| Débit d'air (m²/s) | Classe | Rendement (en %) |
|---|---|---|
| 1,13 | C | 90,0 |
| 1,54 | C | 82,6 |
| 2,03 | D | 68,2 |
| 2,58 | D | 47,5 |
| 3,08 | D | 39,9 |
| 3,62 | D | 35,0 |

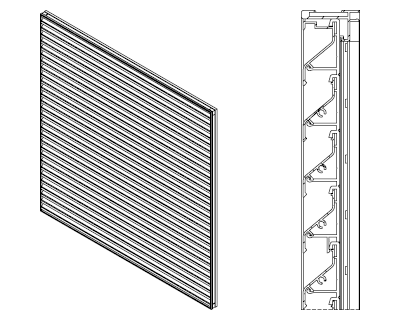

Nos types de pose
TÉLÉCHARGEZ LA FICHE, "GRILLE EN TUNNEL"
Composition
La grille de ventilation Façad'Ligne est composée de :
- Cadre : type plat ;

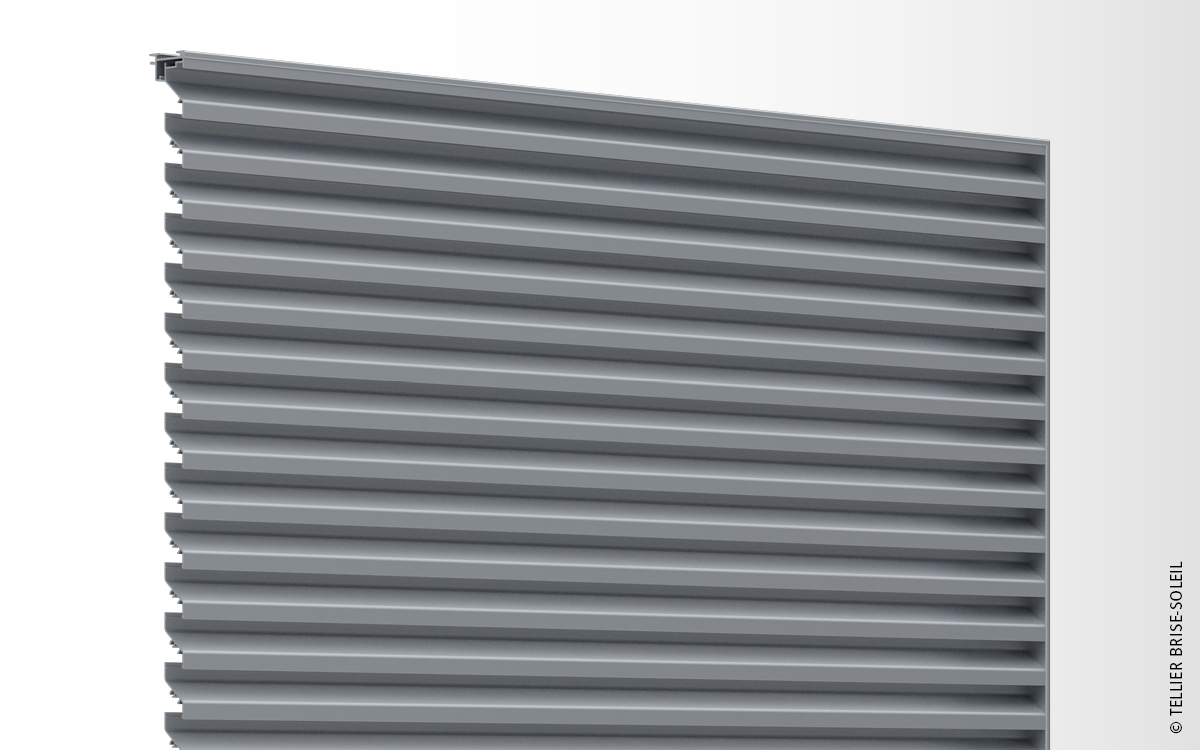

- Lames en forme de Z : GRM34 (Lame FL340).
Fourniture d'une moustiquaire ou grillage anti-rongeur et anti-volatile.
Mise en œuvre
Le système de pose de cette grille de ventilation vous permet une mise en œuvre simple et rapide :
- Les lames sont fixées sur les cadres et l'ensemble est livré monté ;
- Les grilles de ventilation sont à positionner et fixer sur la façade.
