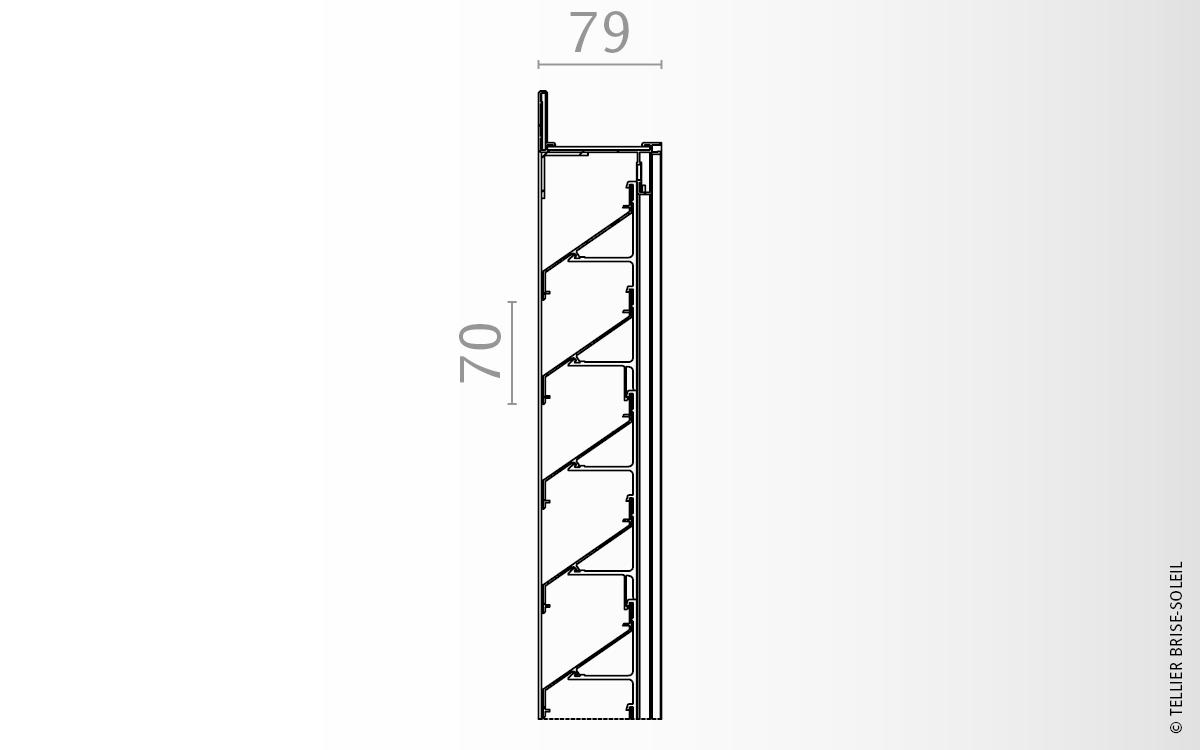

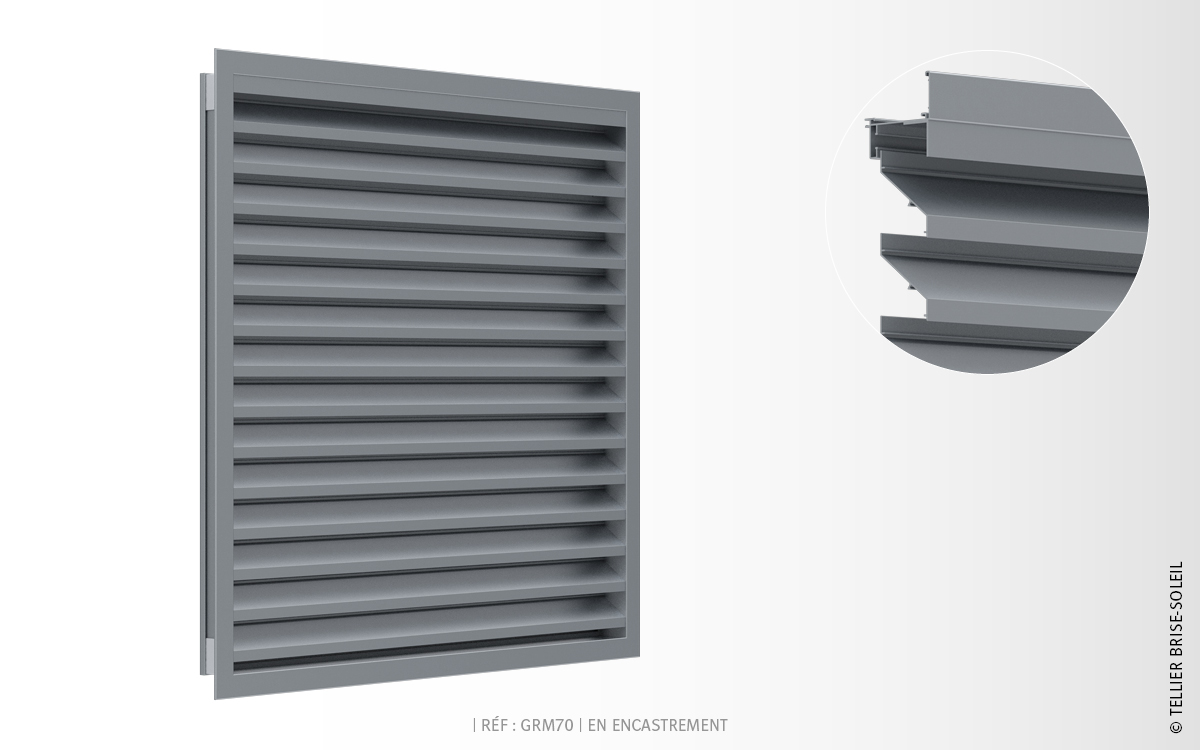

coupe_grille_en_encastrement_ref_GRM70 grille_en_encastrement_ref_GRM70 coupe_ventelle_aluminium_ref_FL700

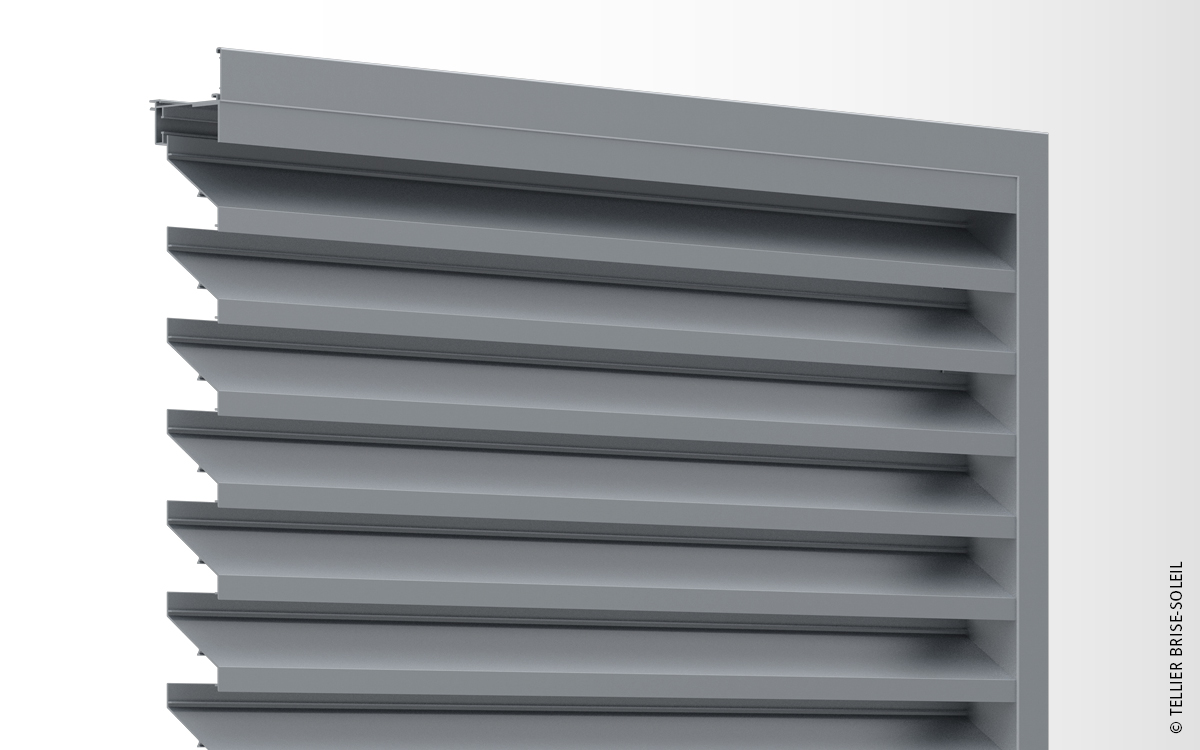

grille_en_encastrement_zoom_ref_GRM70
Cliquez sur l'image pour l'agrandir.
Grille de ventilation | FAÇAD'LIGNE

Gamme Facad'ligne RÉF : GRM70

Grille de ventilation en aluminium constitué de ventelles FL700.

Conçu pour assurer une ventilation intensive notre gamme vous permet de ventiler et d'aérer votre bâtiment ou votre local technique. Nos grilles de ventilations sont composées d'un cadre dans lequel les lames en aluminium viennent se fixer.

Livrée montée.

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualanod.

Voir nos nuanciers.

Caractéristiques
Pose en encastrement
oui
*Pose dans une menuiserie en remplacement d’un vitrage
Lame FL 700
Section (mm)
57x75
Périmètre (mm)
234
Poids (gr/ml)
443
Pas mini. entre les lames (mm)
68
Ventilation
Surface visuelle libre
72%
Surface physique libre
55%
Facteur K - extraction
8,5
Facteur K - admission
11,1
Coefficient d'extraction (Cex)
0,342
Coefficient d'admission (Cad)
0,300
Etanchéïté à l'eau*
Débit d'air (m²/s) Classe Rendement (en %)
1,27 C 86,2
1,51 C 85,7
2,07 C 81,3
2,60 D 72,5
3,10 D 66,0
3,66 D 58,4

GRILLE EN ENCASTREMENT

Composition

La grille de ventilation Façad'Ligne est composée de :

  • Cadre : type cornière ;
  • Lames en forme de Z : GRM70 (Lame FL700).

Fourniture d'une moustiquaire ou grillage anti-rongeur et anti-volatile.

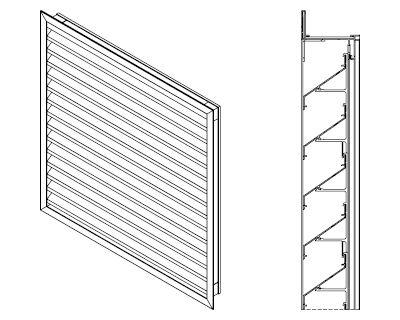

Mise en œuvre

Le système de pose de cette grille de ventilation vous permet une mise en œuvre simple et rapide :

  • Les lames sont fixées sur les cadres et l'ensemble est livré monté ;
  • Les grilles de ventilation sont à positionner et fixer sur la façade.
