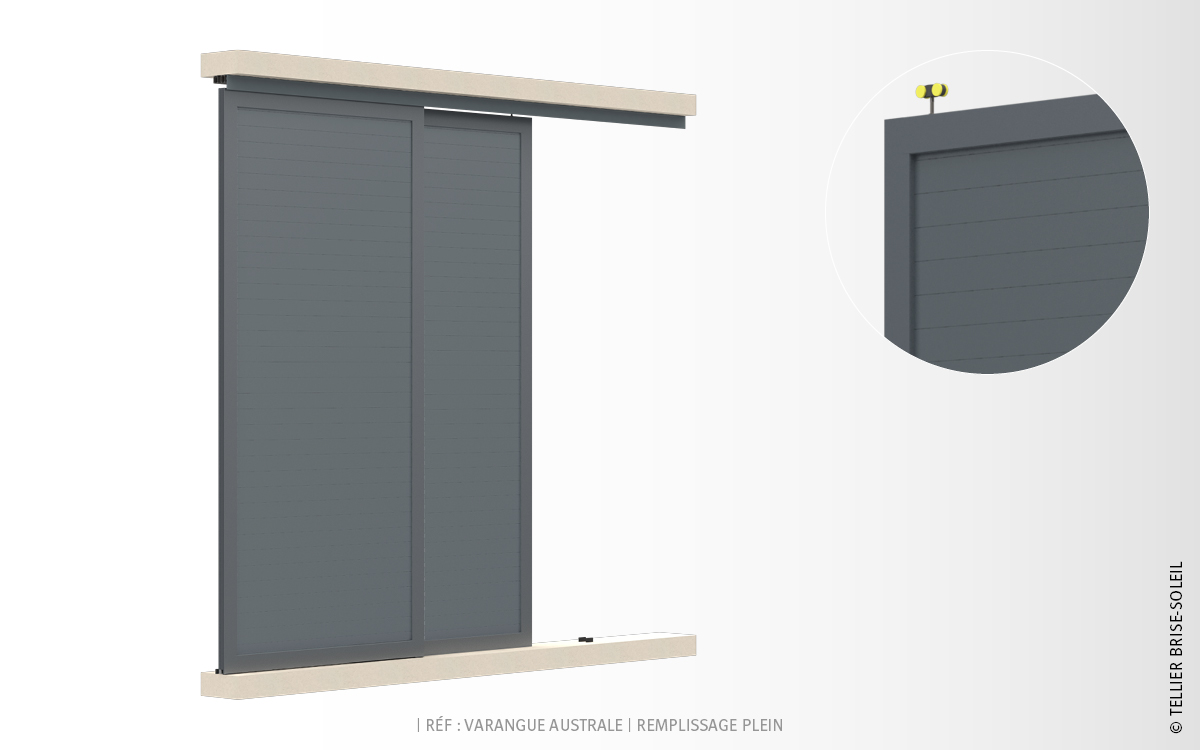

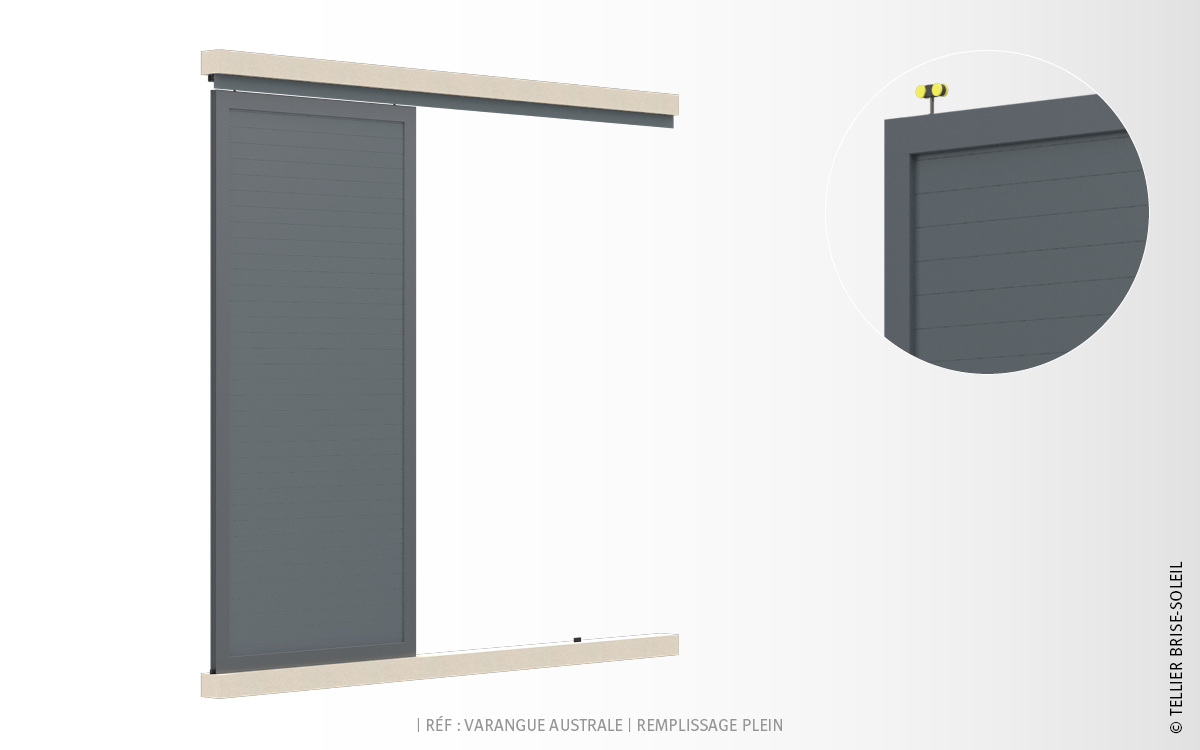

TBS_AUSTRALE_lame_empilée volet_coulissant_remplissage_plein volet_coulissant_simple_vantail_remplissage_plein volet_coulissant_multi_vantaux_remplissage_plein

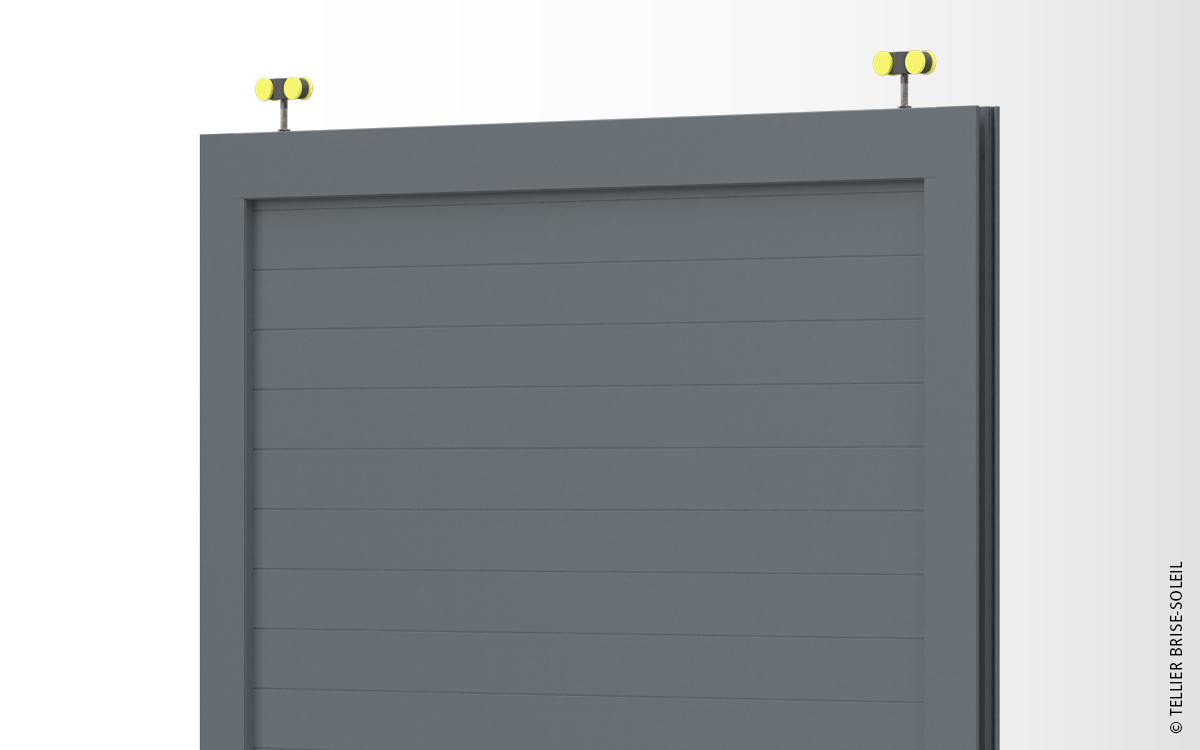

volet_coulissant_zoom_remplissage_plein
Cliquez sur l'image pour l'agrandir.

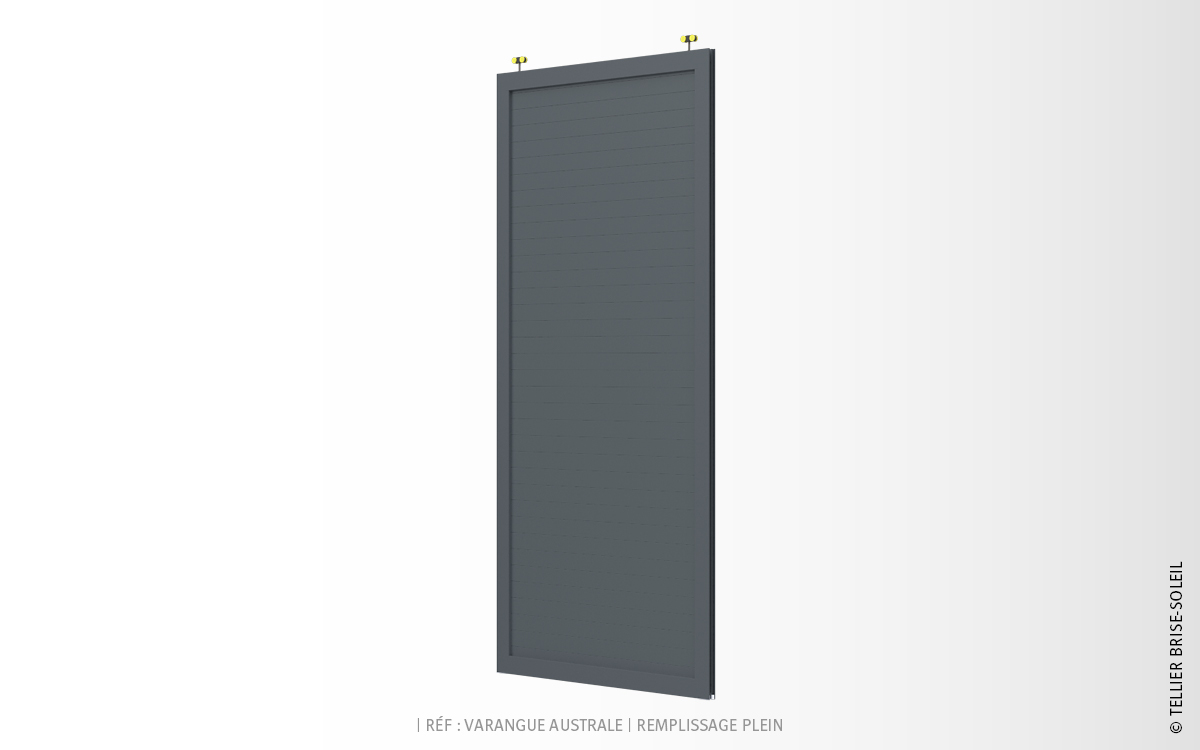

Volet coulissant | VARANGUE

Gamme Australe et Boréale LAMES EMPILÉES

Volet fixe en aluminium constitué d'un cadre de 74x38 mm et d'un remplissage plein.

Idéale pour la réalisation de maisons individuelles, cette gamme dispose d'une grande variété de remplissages et de finitions. Dotés d'un design soigné avec leurs cadres à coupes d'onglets, nos volets viennent décorer et occulter esthétiquement les bâtiments.

Occultation totale.

Remplissage
tellier_volet-australe_coupe_plein
Matériaux
  • Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns),
  • Thermolaquage imitation bois (60-80 microns),

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualideco.
Voir nos nuanciers.

VOLET (PDF)

Composition

Le volet persienné Australe avec remplissage plein est composé de :

  • Cadre : structure tubulaire avec coupes d'onglets de 74x38 mm (assemblage des montants et des traverses par équerres),
  • Remplissage : Lames de forme trapézoïdale empilées type plein.

Remarque : Largeur max. : 1100 mm / Hauteur max. : 2500 mm.







Mise en œuvre

Le système de fixation du volet Australe avec remplissage lames plein vous permet une mise en œuvre simple et rapide :

  • Les volets sont à positionner et installer sur la façade,
  • Installation à la charge du client.

tellier_volet_coulissant_supendu_applique_schema tellier_volet_coulissant_supendu_tunnel_schema SYSTÈME COULISSANT SUSPENDU (PDF)

tellier_volet_coulissant_supendu_applique_schema
téléchargez la fiche pose en applique
tellier_volet_coulissant_supendu_tunnel_schema
téléchargez la fiche pose en tunnel
Composition

Le système de fixation du volet coulissant suspendu est composé de :

  • Rails équerres avec bandeaux intégrés (en tunnel) ou Rails équerres avec bandeaux à clipser (en applique),
  • Guides olives (guidage ponctuel) ou Profil en U filant (guidage filant),
  • Volets équipés des montures à galets (livrés montés).
Mise en œuvre
Grâce à nos différents systèmes, nous pouvons faire coulisser parallèlement jusqu’à 2 vantaux (en applique ou en tunnel) :
  • En partie haute, les rails équerres (simple ou double voie) sont à fixer directement sur la façade. Puis Les volets coulissants équipés des montures à galets sont à accrocher aux rails équerres.
  • En partie basse, les guides olives (guidage ponctuel) ou le profil en U filant (guidage filant) sont à fixer sur des équerres ou directement au sol.
  • Installation à la charge du client.
En outre, les butées de fin de course fixées dans le rail permettent de bloquer le volet en position ouverte. Options sur demande : motorisation, serrure / blocage...
