Ventelles clipsables en Z | FAÇAD'LIGNE

Bardage à ventelles
RÉF : FL1000

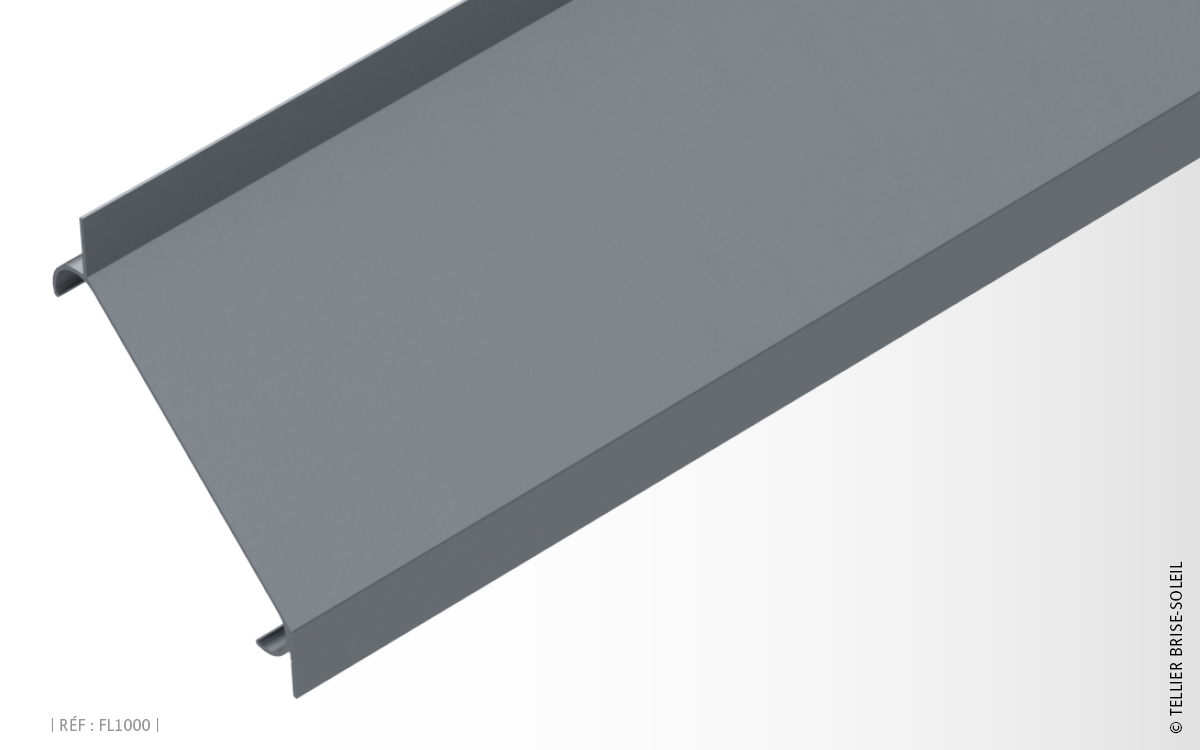

Bardage en aluminium constitué de ventelles FL1000 à clipser.

Occultantes tout en permettant le passage d'air, nos lames filantes vous permettent de réaliser un brise-vue devant vos équipements industriels. Elles viennent créer un écran afin de protéger (effet pare-pluie) et de dissimuler les éléments inesthétiques d'un bâtiment.

Application en brise-soleil, sur demande.

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualanod.

Voir nos nuanciers.

Caractéristiques
Lame FL 1000

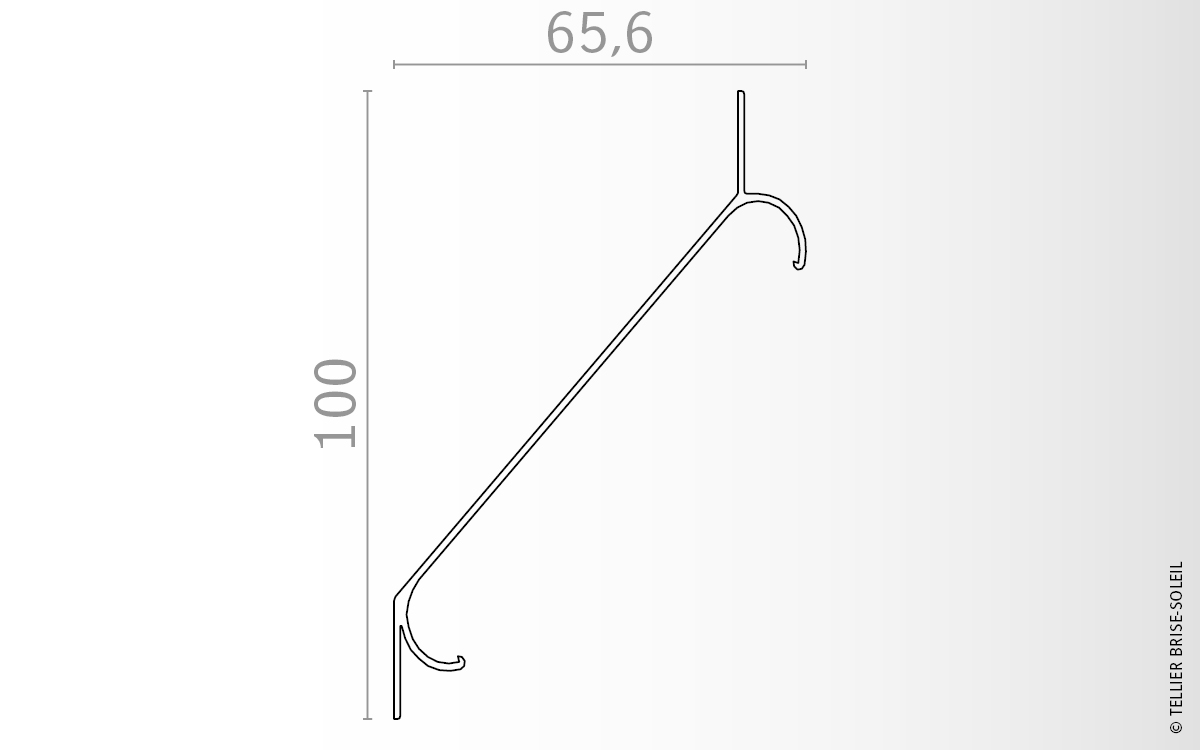

Section (mm)
100x65,6
Périmètre (mm)
325
Poids (gr/ml)
544
Pas mini. entre les lames (mm)
100
Modules d'inertie lx (cm²)
0,6
Modules d'inertie ly (cm²)
30,3
Portée max. (mm)
1800
Ventilation
Surface visuelle libre
81%
Surface physique libre
52%
Facteur K - extraction
8,4
Facteur K - admission
8,9
Coefficient d'extraction (Cex)
0,344
Coefficient d'admission (Cad)
0,335
Etanchéïté à l'eau*
Débit d'air (m²/s) Classe Rendement (en %)
1,22 C 81,4
1,52 D 79,6
2,13 D 69,4
2,68 D 58,3
3,12 D 52,0
3,61 D 50,0

TÉLÉCHARGEZ LA FICHE, "VENTELLES CLIPSABLES"

Composition

Le bardage à ventelles Façad'Ligne est composé de :

Le profil porteur est défini selon étude.
Les longueurs standards de lame sont de 5000 et 6000 mm (autres longueurs, nous consulter).

Mise en œuvre

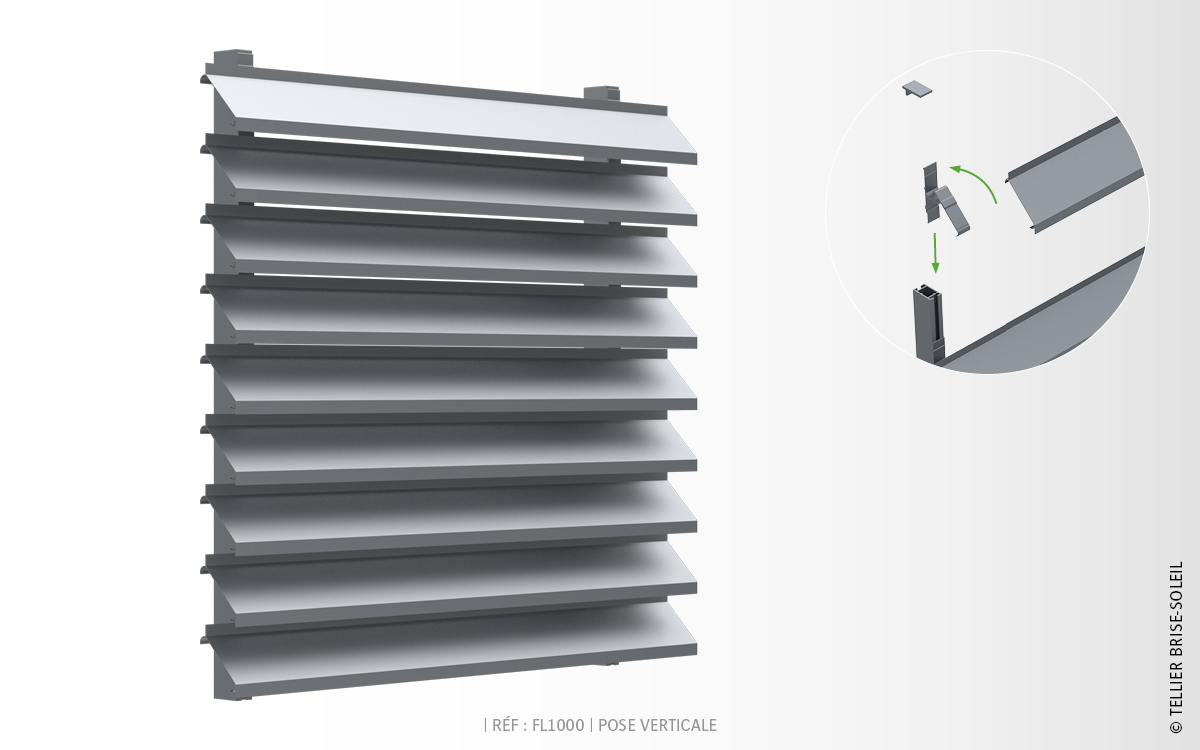

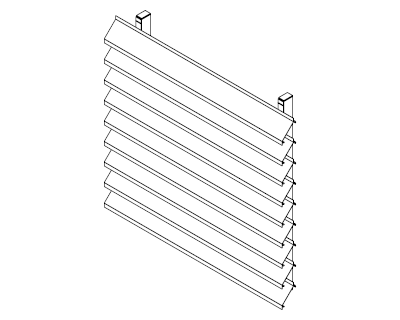

Le système de fixation de ce bardage à ventelles vous permet une mise en œuvre simple et rapide des éléments :

  • Les supports de lames sont livrés montés sur les profils porteurs ;
  • Les profils porteurs équipés des supports de lames sont à fixer sur la façade ;
  • Les lames sont à clipser sur les supports de lames ;
  • Assemblage à la charge du client.

Application en brise-soleil, sur demande.

Portée
Portée max. (mm)
1800
Pas de lame mini. (mm)
100
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.
