Lames clipsables | HARMONIE FAÇADE

Lames d'habillage de façade
RÉF : HF150x50

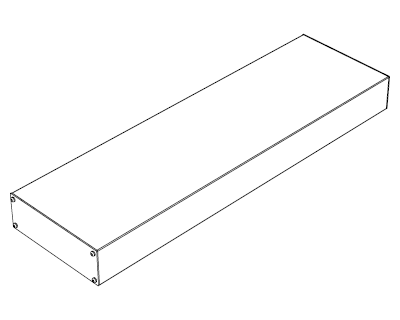

Lame décorative en aluminium constitué de deux profils clipsables.

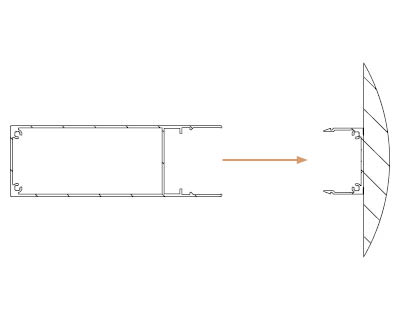

Élégante et sans entretien, la lame HF150x50 permet de réaliser simplement de véritables décors (colorés, imitation bois...). Elle est constituée de deux éléments ; un profil support (HFS) qui vient se fixer directement sur la façade et un profil capot (HFC) qui vient se clipser dans le profil support.

Dimension sur mesure.

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualideco.
Voir nos nuanciers.

Caractéristiques
Section (mm)
150x50
Périmètre(mm)
497+230
Poids (gr/ml)
2360
Module d’inertie ix (cm4)
376,4
Module d’inertie iy (cm4)
200,9

TÉLÉCHARGEZ LES PDF, "LAME EN APPLIQUE (AVEC FIXATION INVISIBLE)"

Composition

La lame décorative HF150x50 est composé de :

  • Profil support 11x47 (HFS) ;
  • Profil capot 150x50 (HFC) ;
  • Embouts de fermeture.

Les longueurs standards des lames sont de 4000, 5000 et 6000 mm (autres longueurs, nous consulter).

Mise en œuvre

Le système de pose en applique vous permet une mise en œuvre simple et rapide de votre habillage de façade :

  • Les profils supports HFS sont à percer et à fixer sur la façade ;
  • Les profils capots HFC sont à clipser sur les profils supports HFS ;
  • Les embouts de fermeture sont à visser aux extrémités des lames ;
  • La lame est à percer et verrouiller ;
  • Assemblage à la charge du client.

Ce principe de pose, vous permet de réaliser un montage lame par lame.

Portée
Portés max. (mm)
2500
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.
