Lames ailes d'avion | AZUR

Brise-soleil à lames fixes
RÉF: AS160x31

Brise-soleil fixe en aluminium constitué de lames ailes d'avion AS160x31.

Intemporels avec leurs lames ailes d'avion, nos brise-soleil AZUR s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.

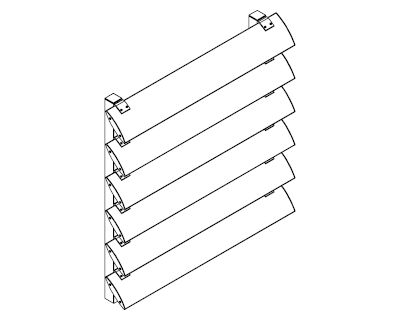

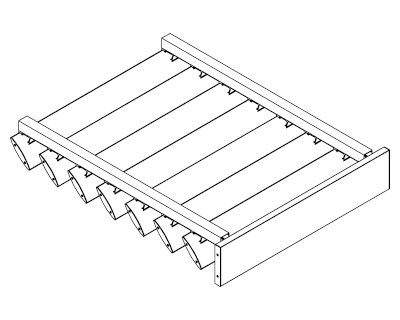

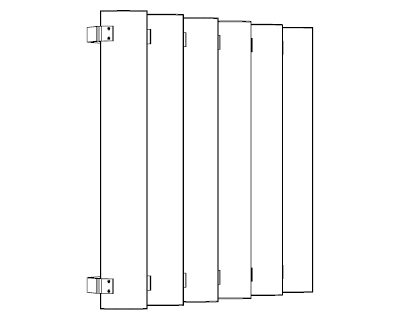

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.

Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques
Section (mm)
160x31
Périmètre(mm)
329
Poids (gr/ml)
1623
Module d’inertie ix (cm4)
6,4
Module d’inertie iy (cm4)
120,6

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE PEIGNES, ENTRE PLATS ET ENTRE CONSOLES"

Composition

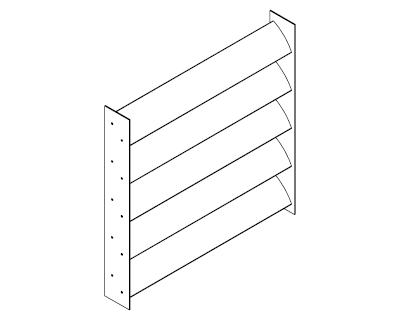

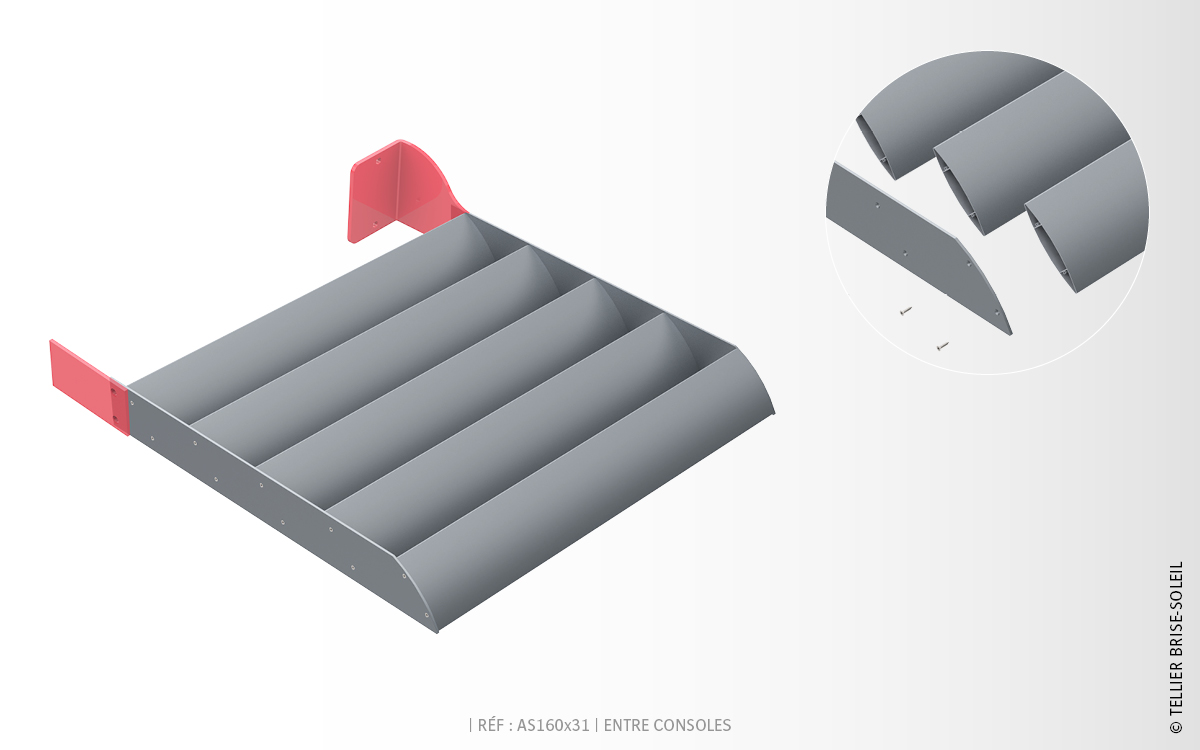

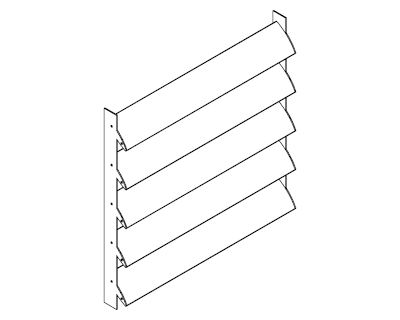

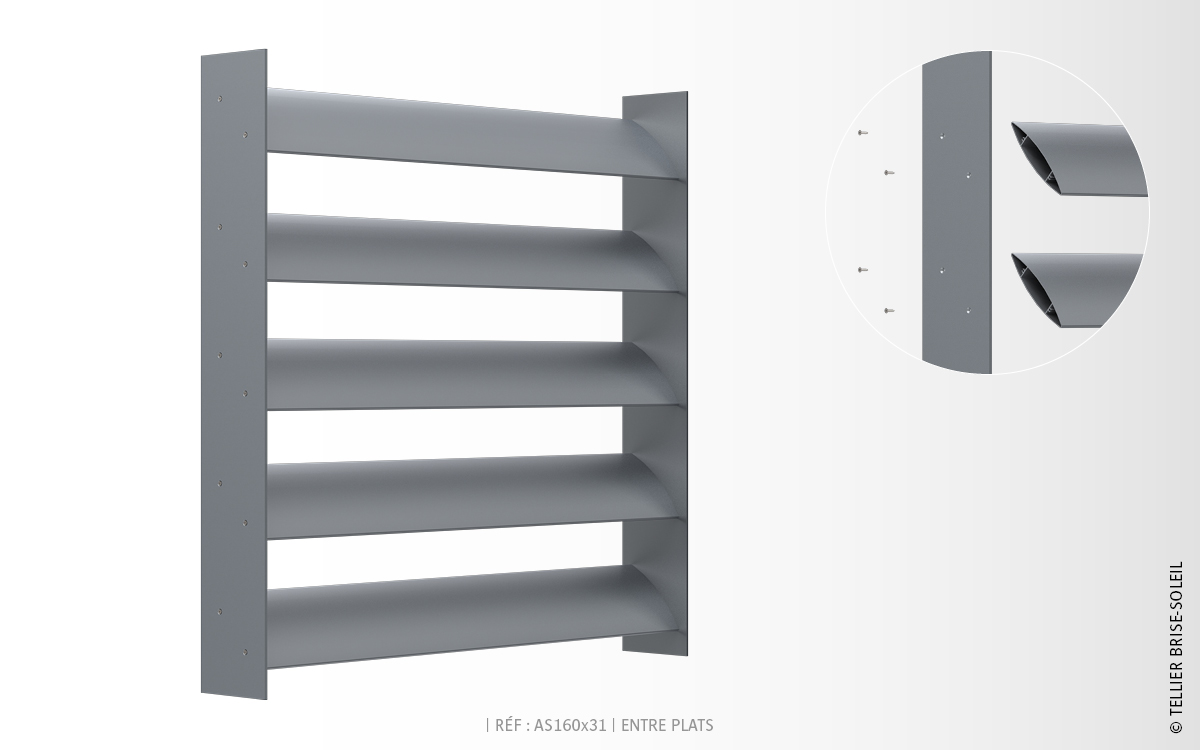

Le brise-soleil Azur avec un système de pose entre peignes, plats ou consoles est composé de :

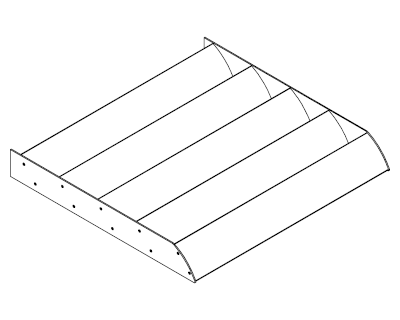

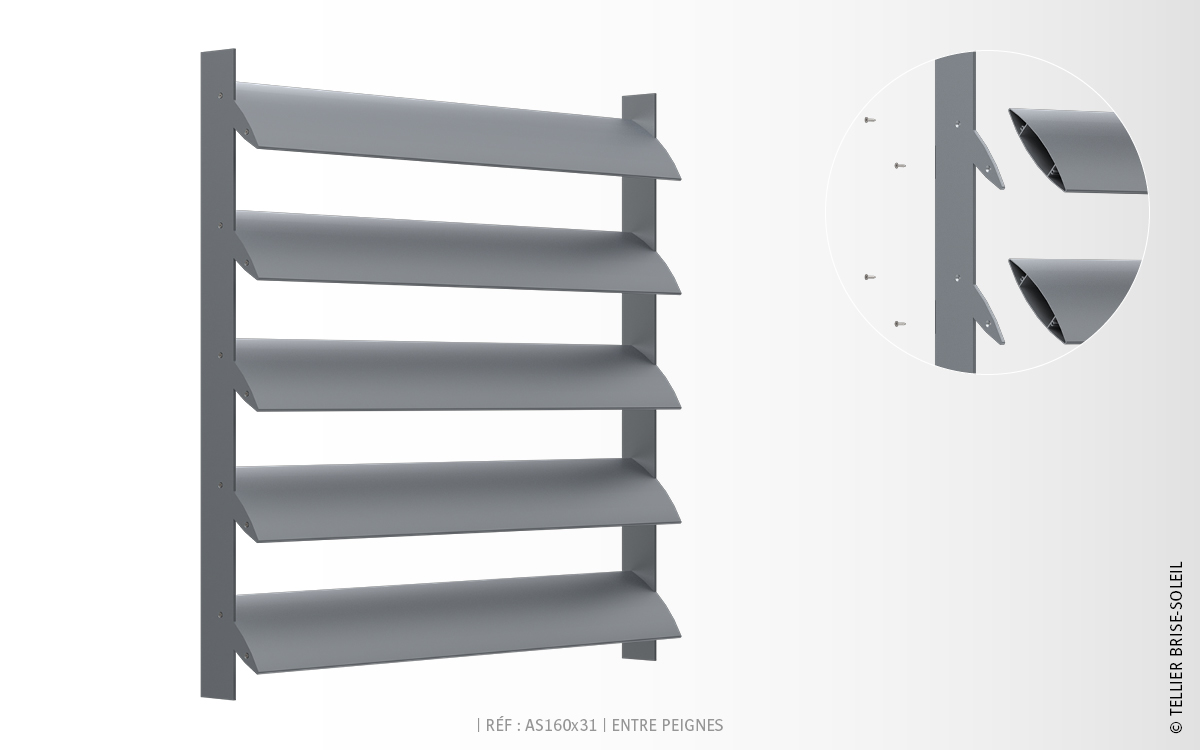

  • Flasques de lames : peignes, plats ou consoles ;
  • Lames de forme ovoïde type « aile d'avion » : AS160x31.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre peignes, plats ou consoles vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Possibilité de livraison modules montés, sur demande.

Système de dilatation, cliquez ici.

Portée
Portée max. à 0° (mm)
2890
Portés max. à 45° (mm)
3290
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.

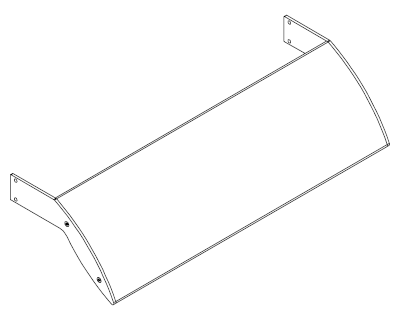

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS PORTEURS"

Composition

Le brise-soleil Azur avec un système de pose entre embouts porteurs est composé de :

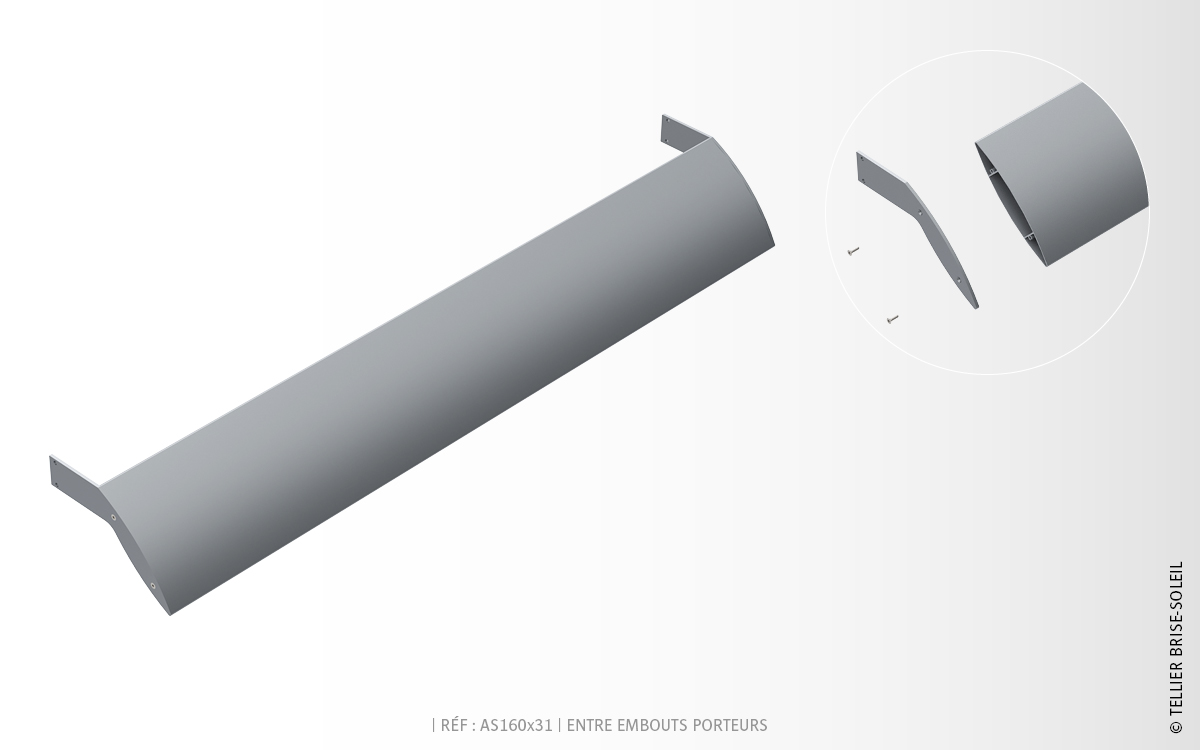

  • Flasques de lames : embouts porteurs ;
  • Lames de forme ovoïde type « aile d'avion » : AS160x31.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre embouts porteurs vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. de 0° à 15° (mm)
2890
Portée max. de 30° à 45° (mm)
3290
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.

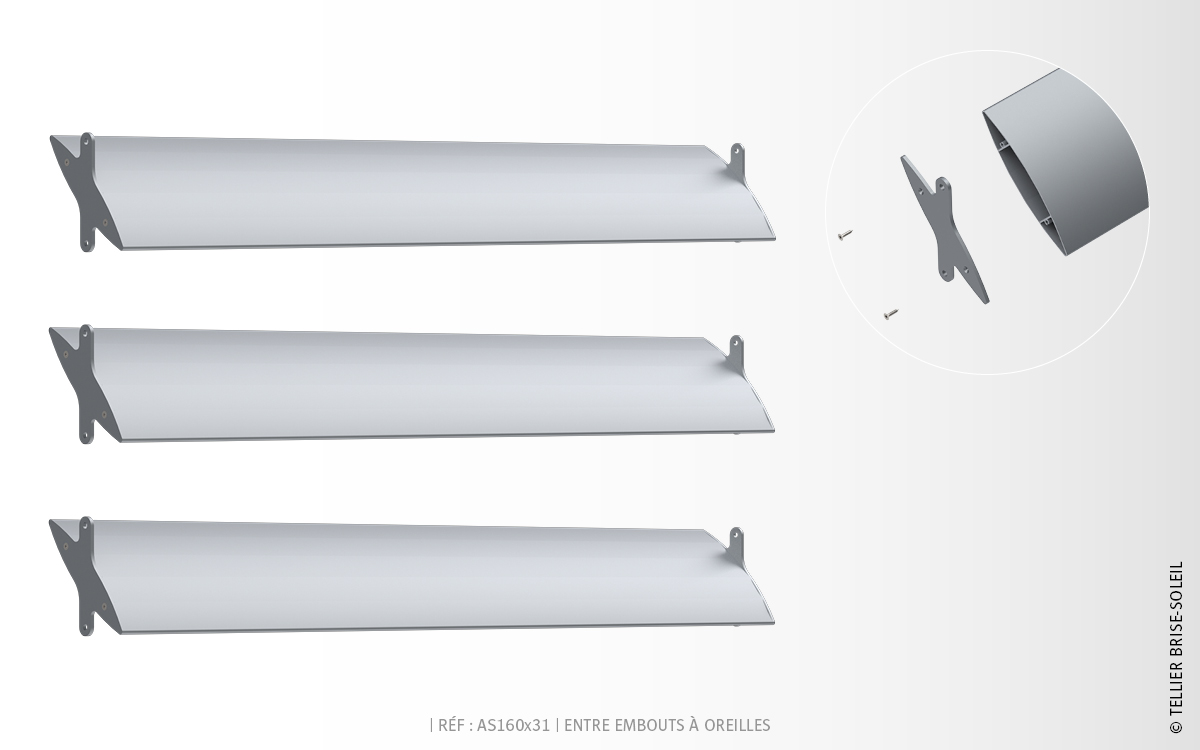

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS À OREILLES"

Composition

Le brise-soleil Azur avec un système de pose entre embouts à oreilles est composé de :

  • Flasques de lames : embouts à oreilles ;
  • Lames de forme ovoïde type « aile d'avion » : AS160x31.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Pour la dilatation de la lame en aluminium, nous prévoyons des entretoises sur l’un des embouts à oreilles.

Mise en œuvre

Le système de pose entre embouts à oreilles vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. de 0° à 15° (mm)
2890
Portée max. de 30° à 45° (mm)
3290
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.

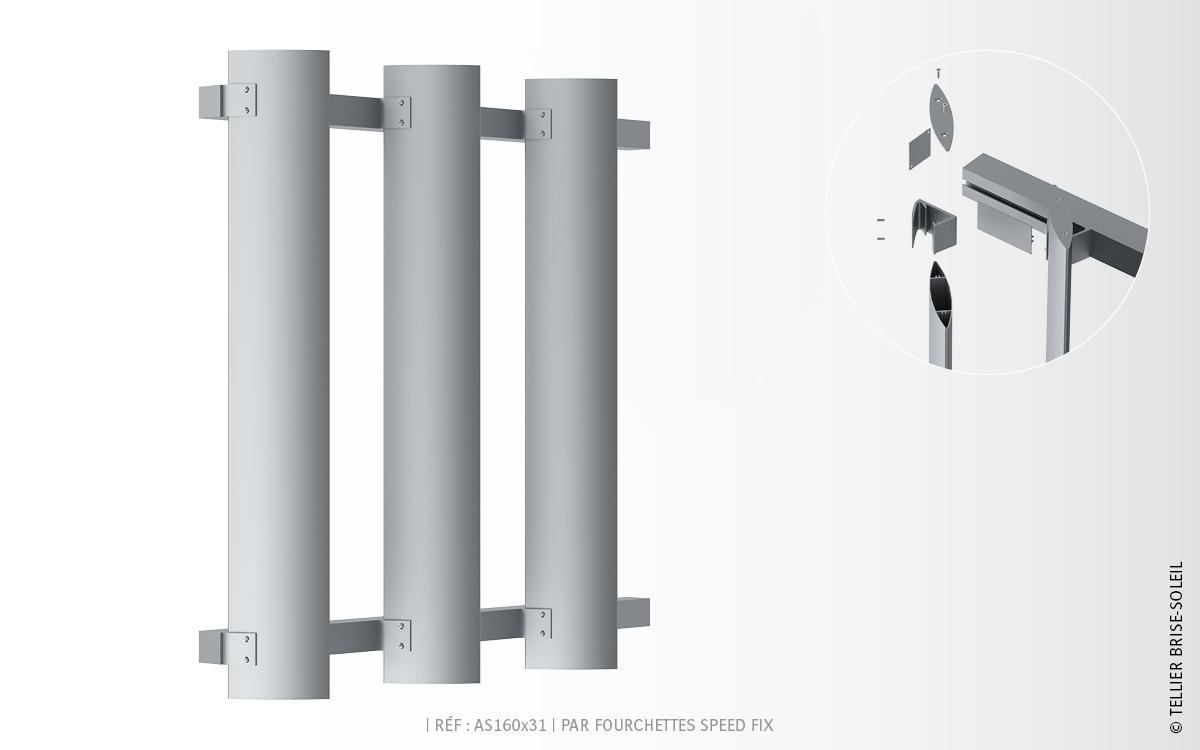

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE SPEED FIX"

Composition

Le brise-soleil Azur avec un système de pose par Speed Fix est composé de :

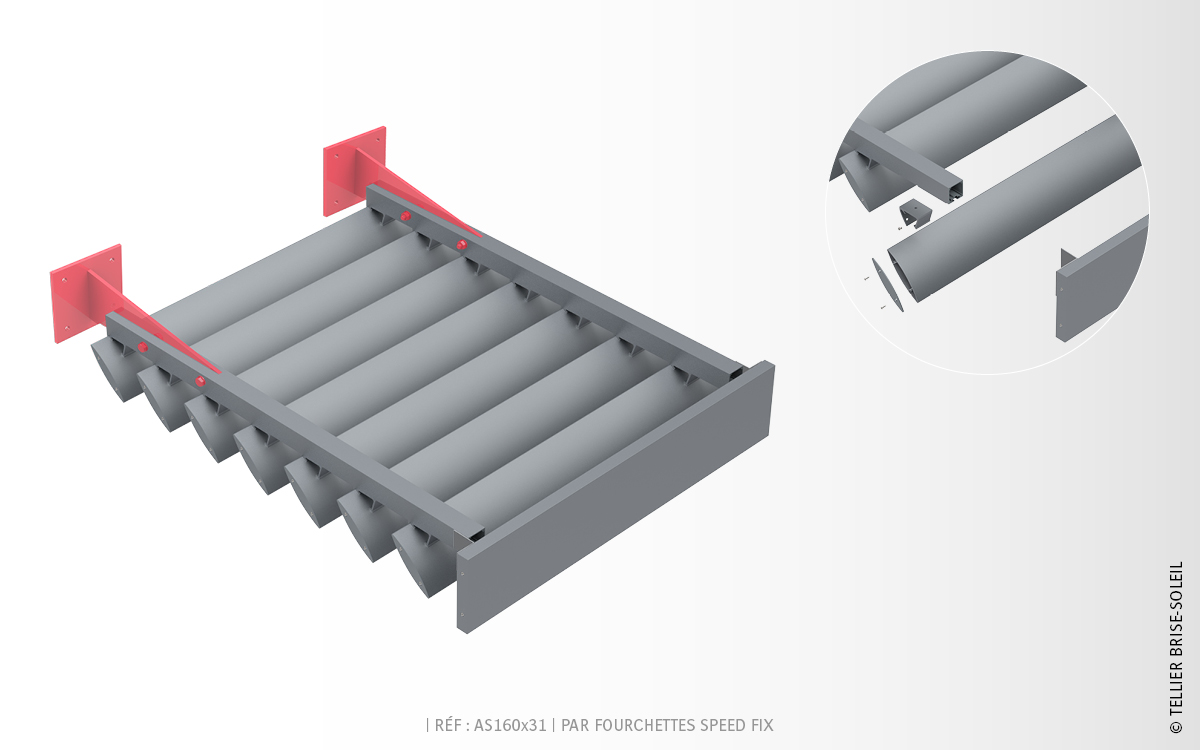

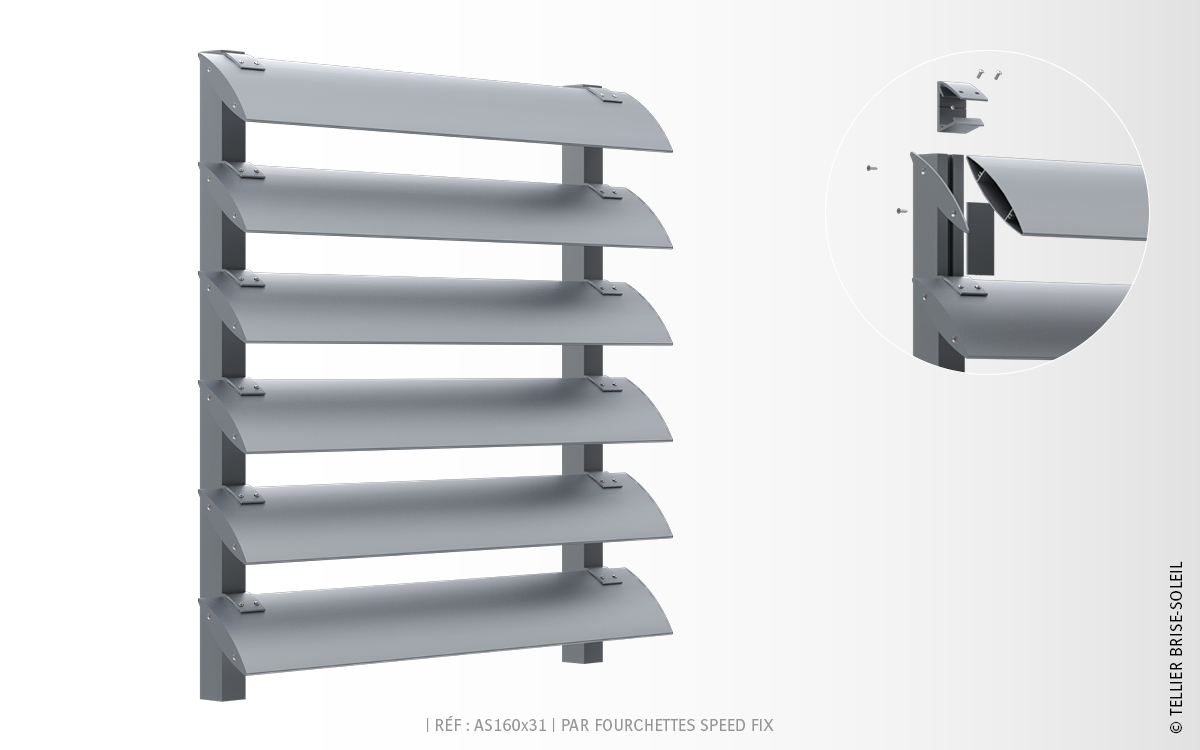

  • Profils porteurs avec entretoises et bouchons : TR20x50, TR50x50 et TR80x50 ;
  • Supports de lames : Speed Fix à 0°, 15°, 30° et 45° ;
  • Lames de forme ovoïde type « aile d'avion » : AS160.31 ;
  • Embouts de fermeture.

Le profil porteur est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose par Speed Fix vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les embouts de fermeture sont à visser aux extrémités des lames ;
  • Les profils porteurs équipés des supports de lames Speed Fix (livrés montés) sont à fixer sur la façade ;
  • Les entretoises sont à clipser sur les profils porteurs pour cacher la vis fixation ;
  • Les lames sont à percer et à riveter dans les supports de lames Speed Fix (rivets thermolaqués fournis) ;
  • Assemblage à la charge du client.

Les Speed Fix peuvent être livrés sans profils porteurs pour fixation directement sur façade. Téléchargez la fiche sans porteurs.

Portée
Portée max. de 0° à 15° (mm)
2500
Portée max. de 30° à 45° (mm)
2900
Calculé selon une pression de 1050 Pa
(pression extrême en zone 2 / altimétrie inférieure à 10 m). Pour toutes autres pressions, nous consulter.
